SN74ACT74DR
- 厂商名称TI德州仪器
- 元件分类D类触发器
- 中文描述具有清零和预设功能的双路正边沿D类触发器
- 英文描述Dual Positive-Edge-Triggered D-Type Flip-Flops With Clear and Preset<span> </span>
- 数据手册SN74ACT74DR数据手册Datasheet PDF
- 在线购买
SN74ACT74DR概述
SN74ACT74DR 是德州仪器 (Texas Instruments) 生产的一款具有清零和预设功能的双通道上升沿触发 D 类触发器，采用 SOIC-14 封装。以下是其主要规格和功能：
规格
-
电源电压：4.5V 至 5.5V。
-
时钟频率：最大 210MHz。
-
最大传播延迟：在 5V 和 50pF 条件下为 7.5ns。
-
灌电流 (IOL)：最大 24mA。
-
拉电流 (IOH)：最大 -24mA。
-
静态电流 (Iq)：最大 2μA。
-
工作温度范围：-40℃ 至 +85℃。
功能
-
双通道 D 型触发器：每个通道具有一个 D 输入、一个时钟输入、一个清零输入和一个预设输入。
-
上升沿触发：在时钟信号的上升沿触发数据的存储。
-
清零和预设功能：可以通过清零和预设输入来设置触发器的状态。
-
互补输出：提供 Q 和 Q̅ 两个互补输出。
应用
SN74ACT74DR 适用于需要存储和控制二进制数据的多种电子电路中，例如：
-
数字电路中的数据存储：用于存储一位二进制数据，并在时钟信号的控制下更新数据。
-
信号同步和转换：在需要同步信号或进行信号转换的电路中使用。
-
高速数据处理：由于其高速特性，适用于高速数据处理系统。
SN74ACT74DR中文参数
| 制造商: | Texas Instruments | 电源电压-最大: | 5.5 V |
| 产品种类: | 触发器 | 安装风格: | SMD/SMT |
| 逻辑类型: | D-Type Flip-Flop | 最小工作温度: | - 40 ℃ |
| 逻辑系列: | ACT | 最大工作温度: | + 85 ℃ |
| 电路数量: | 2 Circuit | 通道数量: | 2 Channel |
| 输出类型: | CMOS | 输入线路数量: | 400.0% |
| 封装 / 箱体: | SOIC-14 | 输出线路数量: | 2 Line |
| 输入类型: | TTL | 工作电源电压: | 5 V |
| 极性: | Inverting/Non-Inverting | 产品类型: | Flip Flops |
| 传播延迟时间: | 11 ns | 静态电流: | 2 uA |
| 高电平输出电流: | - 24 mA | 复位类型: | Set, Reset |
| 低电平输出电流: | 24 mA | 系列: | SN74ACT74 |
| 电源电压-最小: | 4.5 V |

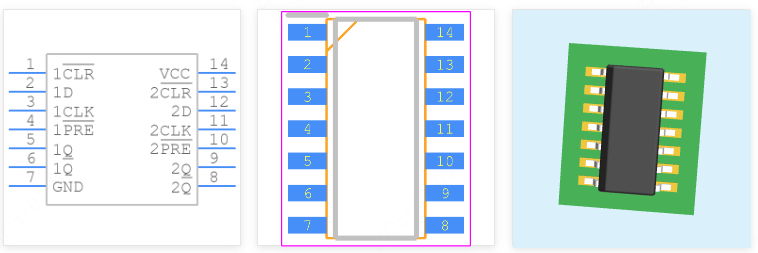

SN74ACT74DR引脚图
