SN74HC132DRG4
- 厂商名称TI德州仪器
- 元件分类逻辑门
- 中文描述逻辑门Quad Positive-NAND Gate
- 英文描述NAND Gate 4-Element 2-IN CMOS 14-Pin SOIC T/R
- 数据手册SN74HC132DRG4数据手册Datasheet PDF
- 在线购买
SN74HC132DRG4概述
SN74HC132DRG4器件包含四个独立的2输入NAND栅极，每个栅极执行正逻辑中的布尔函数Y=A●B。
特性
缓冲输入
宽工作温度范围：
-40°C至+85°C
支持扇出高达10个LSTTL负载
与LSTTL相比，功耗显著降低
逻辑IC相比，功耗显著降低
应用
报警/干扰检测电路
S-R锁存器
特性
缓冲输入
宽工作温度范围：
-40°C至+85°C
支持扇出高达10个LSTTL负载
与LSTTL相比，功耗显著降低
逻辑IC相比，功耗显著降低
应用
报警/干扰检测电路
S-R锁存器
SN74HC132DRG4中文参数
| 制造商: | Texas Instruments | 传播延迟时间: | 31 ns |
| 产品种类: | 逻辑门 | 电源电压-最小: | 2 V |
| 逻辑功能: | NAND | 电源电压-最大: | 6 V |
| 栅极数量: | 4 Gate | 最小工作温度: | - 40 ℃ |
| 逻辑系列: | HC | 最大工作温度: | + 85 ℃ |
| 输入线路数量: | 2 Input | 功能: | NAND |
| 封装 / 箱体: | SOIC-14 | 逻辑类型: | 2-Input NAND |
| 输出线路数量: | 1 Output | 工作电源电流: | 20 uA |
| 低电平输出电流: | 5.2 mA | 工作电源电压: | 5 V |
| 高电平输出电流: | - 5.2 mA |

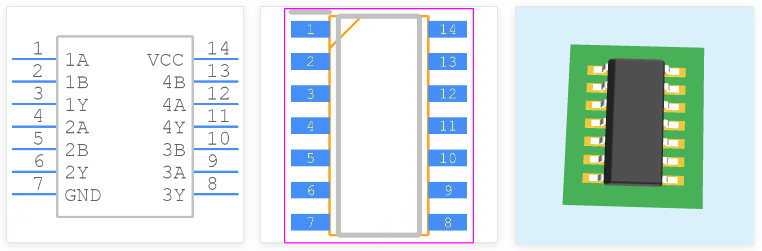

SN74HC132DRG4引脚图
