SN74HC04DR
- 厂商名称TI德州仪器
- 元件分类反相器
- 中文描述6 通道、2V 至 6V 反相器
- 英文描述Hex Inverter 5.2mA 2-6 V 14-Pin SOIC
- 数据手册SN74HC04DR数据手册Datasheet PDF
- 在线购买
SN74HC04DR概述
SN74HC04器件包含六个独立的逆变器。每个逻辑门以正逻辑执行布尔函数Y=A，也就是将输入信号取反输出。
SN74HC04的特性
缓冲输入
宽工作电压范围：2V至6V
宽工作温度范围：–40°C至+85°C
支持多达10个LSTTL负载的扇出
与LSTTL逻辑IC相比，可显著降低功耗
SN74HC04的特性
缓冲输入
宽工作电压范围：2V至6V
宽工作温度范围：–40°C至+85°C
支持多达10个LSTTL负载的扇出
与LSTTL逻辑IC相比，可显著降低功耗
SN74HC04DR中文参数
| 制造商: | Texas Instruments | 最小工作温度: | - 40 ℃ |
| 产品种类: | 变换器 | 最大工作温度: | + 85 ℃ |
| 电路数量: | 6 Circuit | 功能: | Hex |
| 逻辑系列: | HC | 高电平输出电流: | - 4 mA |
| 逻辑类型: | CMOS | 输入类型: | CMOS |
| 封装 / 箱体: | SOIC-14 | 低电平输出电流: | 4 mA |
| 电源电压-最大: | 6 V | 输出线路数量: | 6 Output |
| 电源电压-最小: | 2 V | 工作电源电压: | 5 V |

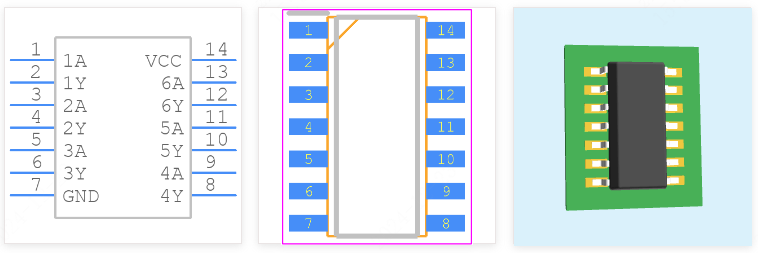

SN74HC04DR引脚图
