SN7406DR
- 厂商名称TI德州仪器
- 元件分类反相器
- 中文描述具有集电极开路输出的6通道、4.75V至5.25V双极反相器
- 英文描述Hex inverter buffers/drivers with high-voltage outputs
- 数据手册SN7406DR数据手册Datasheet PDF
- 在线购买
SN7406DR概述
SN7406的说明
这些TTL十六进制反相缓冲器/驱动器具有高压集电极开路输出，可与高电平电路（如MOS）连接或驱动大电流负载（如灯或继电器），还可用作驱动TTL输入的反相缓冲器。SN5406和SN7406的最低击穿电压为30 V，SN5416和SN7416的最低击穿电压为15 V。SN5406和SN5416的最大灌电流为30 mA，SN7406和SN7416的最大灌电流为40 mA。
SN7406的特性
将TTL电压电平转换为MOS电平
高沉降电流能力
输入钳位二极管简化了系统设计
用于指示灯和继电器的集电极开路驱动器
输入与大多数TTL电路完全兼容
这些TTL十六进制反相缓冲器/驱动器具有高压集电极开路输出，可与高电平电路（如MOS）连接或驱动大电流负载（如灯或继电器），还可用作驱动TTL输入的反相缓冲器。SN5406和SN7406的最低击穿电压为30 V，SN5416和SN7416的最低击穿电压为15 V。SN5406和SN5416的最大灌电流为30 mA，SN7406和SN7416的最大灌电流为40 mA。
SN7406的特性
将TTL电压电平转换为MOS电平
高沉降电流能力
输入钳位二极管简化了系统设计
用于指示灯和继电器的集电极开路驱动器
输入与大多数TTL电路完全兼容
SN7406DR中文参数
| 制造商: | Texas Instruments | 最大工作温度: | + 70 ℃ |
| 产品种类: | 缓冲器和线路驱动器 | 安装风格: | SMD/SMT |
| 逻辑系列: | 7400 | 功能: | Buffer/Driver |
| 输入线路数量: | 6 Input | 高度: | 1.5 mm |
| 输出线路数量: | 6 Output | 输入信号类型: | Single-Ended |
| 极性: | Inverting | 长度: | 8.75 mm |
| 封装 / 箱体: | SOIC-14 | 逻辑类型: | Bipolar |
| 高电平输出电流: | - 250 uA | 通道数量: | 5 Channel |
| 低电平输出电流: | 40 mA | 工作电源电压: | 4.75 V to 5.25 V |
| 电源电压-最小: | 4.75 V | 输出类型: | Open Collector |
| 电源电压-最大: | 5.25 V | 产品类型: | Buffers & Line Drivers |
| 工作电源电流: | 51 uA | 传播延迟时间: | 23 ns at 5 V |
| 最小工作温度: | 0 ℃ | 系列: | SN7406 |

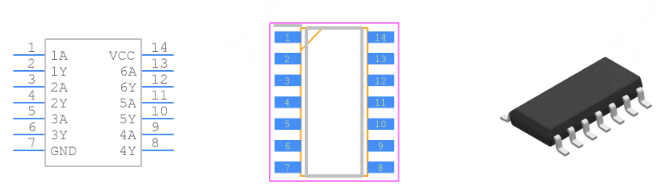

SN7406DR引脚图
