SN74HC241DWR
- 厂商名称TI德州仪器
- 元件分类缓冲器和线路驱动器
- 中文描述<span style="font-family:FangSong_GB2312;">具有三态输出的 8 通道、2V 至 6V 缓冲器</span>
- 英文描述Octal Buffer&Line Driver,3-State,2→6 V,20-Pin SOIC
- 数据手册SN74HC241DWR数据手册Datasheet PDF
- 在线购买
SN74HC241DWR概述
SN74HC241DWR八路缓冲器和线路驱动器专门设计用于提高三态存储器地址驱动器、时钟驱动器以及总线导向接收器和发送器的性能和密度。’HC241器件可配置为两个具有独立输出使能（1OE和2OE）输入的4位缓冲器/驱动器。当1OE为低电平或2OE为高电平时，该器件将来自A输入的同相数据传递到Y输出。当1OE为高电平或2OE为低电平时，相应缓冲器/驱动器的输出处于高阻抗状态
特性
2V至6V的宽工作电压范围
高电流输出可驱动多达15个LSTTL负载
低功耗，ICC最大值为80μA
典型值tpd=11ns
电压为5V时，输出驱动为±6mA
低输出电流，最大值1µA
三态输出驱动总线或缓冲存储器地址寄存器
特性
2V至6V的宽工作电压范围
高电流输出可驱动多达15个LSTTL负载
低功耗，ICC最大值为80μA
典型值tpd=11ns
电压为5V时，输出驱动为±6mA
低输出电流，最大值1µA
三态输出驱动总线或缓冲存储器地址寄存器
SN74HC241DWR中文参数
| 制造商: | Texas Instruments | 工作电源电流: | 80 uA |
| 产品种类: | 缓冲器和线路驱动器 | 最小工作温度: | - 40 ℃ |
| 逻辑系列: | HC | 最大工作温度: | + 85 ℃ |
| 输入线路数量: | 8 Input | 功能: | Buffer/Line Driver |
| 输出线路数量: | 8 Output | 输入信号类型: | Single-Ended |
| 极性: | Non-Inverting | 通道数量: | 8 Channel |
| 封装 / 箱体: | SOIC-20 | 工作电源电压: | 2 V to 6 V |
| 高电平输出电流: | - 7.8 mA | 输出类型: | 3-State |
| 低电平输出电流: | 7.8 mA | 产品类型: | Buffers & Line Drivers |
| 静态电流: | 8 uA | 传播延迟时间: | 165 ns at 2 V, 33 ns at 4.5 V, 28 ns at 6 V |
| 电源电压-最小: | 2 V | 系列: | SN74HC241 |
| 电源电压-最大: | 6 V | 电源电流—最大值: | 8 uA |

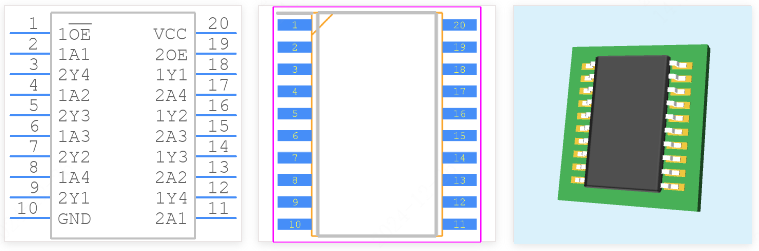

SN74HC241DWR引脚图
