SN74HCT573DWR
- 厂商名称TI德州仪器
- 元件分类锁存器
- 中文描述具有三态输出的八路透明D类锁存器
- 英文描述Octal Transparent D-Type Latches With 3-State Outputs
- 数据手册SN74HCT573DWR数据手册Datasheet PDF
- 在线购买
SN74HCT573DWR概述
SN74HCT573DWR八路透明D型锁存器具有专门设计用于驱动高容性或较低阻抗负载的三态输出。HCT573器件尤其适用于实现缓冲寄存器、I/O端口、双向总线驱动器和工作寄存器。
特性
4.5V至5.5V的工作电压范围
高电流三态输出直接驱动总线或多达15个LSTTL
负载
低功耗，ICC最大值为80µA
tpd典型值=21ns
电压为5V时，输出驱动为±6mA
低输入电流，最大值1µA
输入兼容TTL电压
总线结构引脚分配
特性
4.5V至5.5V的工作电压范围
高电流三态输出直接驱动总线或多达15个LSTTL
负载
低功耗，ICC最大值为80µA
tpd典型值=21ns
电压为5V时，输出驱动为±6mA
低输入电流，最大值1µA
输入兼容TTL电压
总线结构引脚分配
SN74HCT573DWR中文参数
| 制造商: | Texas Instruments | 电源电压-最大: | 5.5 V |
| 产品种类: | 锁存器 | 最小工作温度: | - 40 ℃ |
| 逻辑类型: | TRUE | 最大工作温度: | + 85 ℃ |
| 逻辑系列: | HCT | 功能: | 3-State Octal D-Type |
| 电路数量: | 8 Circuit | 安装风格: | SMD/SMT |
| 输出线路数量: | 1 Line | 通道数量: | 8 Channel |
| 封装 / 箱体: | SOIC-20 | 输入线路数量: | 3 Line |
| 极性: | Non-Inverting | 工作电源电压: | 4.5 V to 5.5 V |
| 传播延迟时间: | 52 ns at 4.5 V, 47 ns at 5.5 V | 输出类型: | 3-State |
| 静态电流: | 8 uA | 产品类型: | Latches |
| 低电平输出电流: | 32 mA | 复位类型: | No Reset |
| 高电平输出电流: | - 6 mA | 系列: | SN74HCT573 |
| 电源电压-最小: | 4.5 V | 类型: | D-Type |

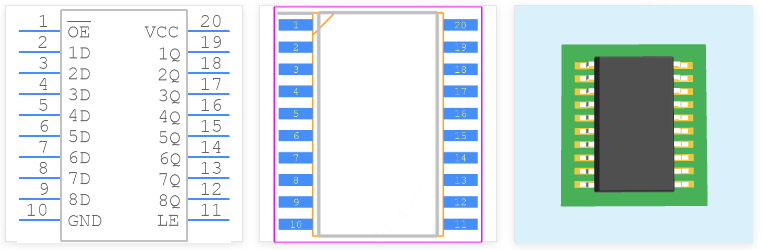

SN74HCT573DWR引脚图
