SN74HC4040DR
- 厂商名称TI德州仪器
- 元件分类计数器 IC
- 中文描述12位异步二进制计数器
- 英文描述12-stage Counter HC,Binary Up Counter,Uni-Directional 2 to 6V 16-Pin SOIC
- 数据手册SN74HC4040DR数据手册Datasheet PDF
- 在线购买
SN74HC4040DR概述
HC4040器件是12级异步二进制计数器，可从外部获得所有级的输出。将清零(CLR)输入设为高电平，以对计数器进行异步清零并将所有输出重置为低电平。在时钟(CLK)输入从高电平转换到低电平时，计数提前。应用包括延时电路、计数器控制和分频电路。
特性
2V至6V的宽工作电压范围
输出可驱动多达10个LSTTL负载
低功耗，ICC最大值为80µA
tpd典型值=12 ns
±4 mA输出驱动（在5V时）
低输入电流，最大值1µA
特性
2V至6V的宽工作电压范围
输出可驱动多达10个LSTTL负载
低功耗，ICC最大值为80µA
tpd典型值=12 ns
±4 mA输出驱动（在5V时）
低输入电流，最大值1µA
SN74HC4040DR中文参数
| 制造商: | Texas Instruments | 计数顺序: | Up |
| 产品种类: | 计数器 IC | 工作电源电压: | 2 V to 6 V |
| 安装风格: | SMD/SMT | 最小工作温度: | - 40 ℃ |
| 封装 / 箱体: | SOIC-Narrow-16 | 最大工作温度: | + 85 ℃ |
| 计数器类型: | Binary | 系列: | SN74HC4040 |
| 逻辑系列: | HC | 工作温度范围: | - 40 C to + 85 C |
| 位数: | 12 bit | 输出电流: | +/- 5.2 mA |

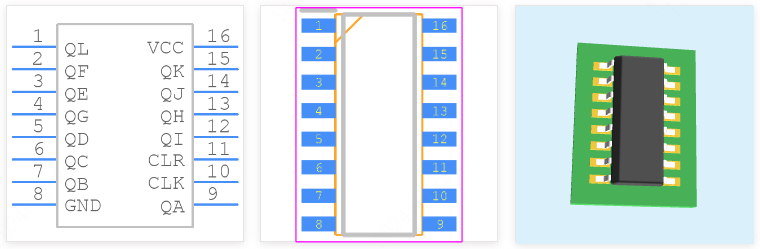

SN74HC4040DR引脚图
