SN74LS03DR
- 厂商名称TI德州仪器
- 元件分类逻辑门
- 中文描述具有集电极开路输出的4通道、双输入、4.75V至5.25V双极与非门
- 英文描述Quad 2-input positive-NAND gates with open collector outputs
- 数据手册SN74LS03DR数据手册Datasheet PDF
- 在线购买
SN74LS03DR概述
SN74LS03器件包含四个独立的2输入-NAND栅极。集电极开路输出需要上拉电阻器才能正常工作。它们可以连接到其他集电极开路输出，以实现有源低电平接线-OR或有源高电平接线-AND功能。集电极开路器件通常用于产生较高的VOH电平。
SN74LS03的工作温度范围为0°C至70°C。
SN74LS03的特性
封装选项包括塑料"小外形"封装、陶瓷芯片载体和扁平封装以及塑料和陶瓷DIP
值得信赖的Texas Instruments质量和可靠性
SN74LS03的工作温度范围为0°C至70°C。
SN74LS03的特性
封装选项包括塑料"小外形"封装、陶瓷芯片载体和扁平封装以及塑料和陶瓷DIP
值得信赖的Texas Instruments质量和可靠性
SN74LS03DR中文参数
| 制造商: | Texas Instruments | 电源电压-最小: | 4.75 V |
| 产品种类: | 逻辑门 | 电源电压-最大: | 5.25 V |
| 逻辑功能: | NAND | 最小工作温度: | 0 ℃ |
| 栅极数量: | 4 Gate | 最大工作温度: | + 70 ℃ |
| 逻辑系列: | LS | 功能: | NAND |
| 输入线路数量: | 8 Input | 输入类型: | TTL |
| 封装 / 箱体: | SOIC-14 | 逻辑类型: | 2-Input NAND |
| 输出线路数量: | 4 Output | 工作电源电流: | 22 uA |
| 低电平输出电流: | 8 mA | 工作电源电压: | 5 V |
| 高电平输出电流: | 100 uA | 输出类型: | TTL |
| 传播延迟时间: | 15 ns |

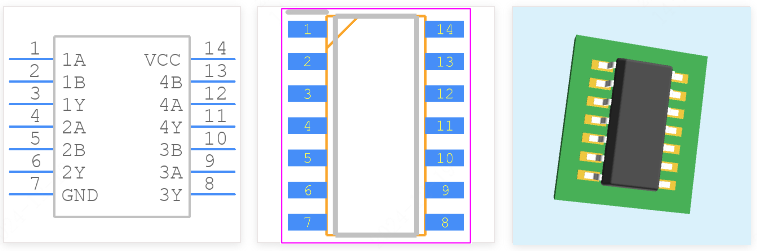

SN74LS03DR引脚图
