SN74HCT32DR
- 厂商名称TI德州仪器
- 元件分类逻辑门
- 中文描述具有TTL兼容输入的4通道、双输入、4.5V至5.5V或门
- 英文描述OR Quad 2 Input OR,4.5→5.5 V,14-Pin SOIC
- 数据手册SN74HCT32DR数据手册Datasheet PDF
- 在线购买
SN74HCT32DR概述
SNx4HCT32器件包含四个独立的2输入或门。它们以正逻辑执行布尔函数Y=A+B。
SNx4HCT32特性
4.5V至5.5V的工作电压范围
输出可驱动多达10个LSTTL负载
低功耗，ICC最大值为20µA
tpd典型值=13ns
±4mA输出驱动（在5 V时）
低输入电流，最大值1µA
输入兼容TTL电压
SNx4HCT32特性
4.5V至5.5V的工作电压范围
输出可驱动多达10个LSTTL负载
低功耗，ICC最大值为20µA
tpd典型值=13ns
±4mA输出驱动（在5 V时）
低输入电流，最大值1µA
输入兼容TTL电压
SN74HCT32DR中文参数
| 制造商: | Texas Instruments | 电源电压-最大: | 5.5 V |
| 产品种类: | 逻辑门 | 最小工作温度: | - 40 ℃ |
| 逻辑功能: | OR | 最大工作温度: | + 85 ℃ |
| 栅极数量: | 4 Gate | 功能: | OR |
| 逻辑系列: | HCT | 高度: | 1.58 mm |
| 输入线路数量: | 8 Input | 输入类型: | TTL |
| 封装 / 箱体: | SOIC-14 | 长度: | 8.65 mm |
| 输出线路数量: | 4 Output | 逻辑类型: | 2-Input OR |
| 低电平输出电流: | 4 mA | 位数: | 4 bit |
| 高电平输出电流: | - 4 mA | 工作电源电流: | 20 uA |
| 传播延迟时间: | 13 ns | 工作电源电压: | 5 V |
| 电源电压-最小: | 4.5 V | 输出类型: | CMOS |

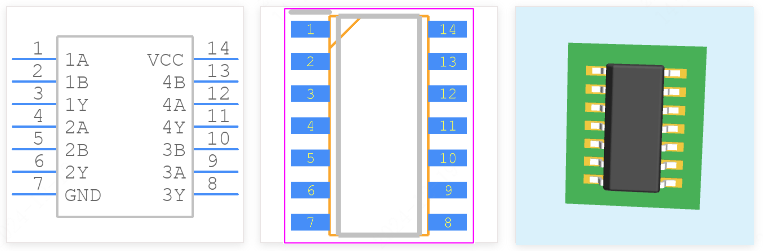

SN74HCT32DR引脚图
