SN74HC10DR
- 厂商名称TI德州仪器
- 元件分类逻辑门
- 中文描述逻辑门Triple 3-Input Positive-NAND gates<br />
- 英文描述3-ch,3-input,2-V to 6-V 5.2 mA drive strength NAND gate
- 数据手册SN74HC10DR数据手册Datasheet PDF
- 在线购买
SN74HC10DR概述
SN74HC10器件包含三个独立双输入或非门。每个逻辑门以正逻辑执行布尔函数Y=A●B●C。
SN74HC10的特性
缓冲输入
宽工作电压范围：2V至6V
宽工作温度范围：–40°C至+85°C
支持多达10个LSTTL负载的扇出
与LSTTL逻辑IC相比，可显著降低功耗
SN74HC10的特性
缓冲输入
宽工作电压范围：2V至6V
宽工作温度范围：–40°C至+85°C
支持多达10个LSTTL负载的扇出
与LSTTL逻辑IC相比，可显著降低功耗
SN74HC10DR中文参数
| 制造商: | Texas Instruments | 传播延迟时间: | 9 ns |
| 产品种类: | 逻辑门 | 电源电压-最小: | 2 V |
| 逻辑功能: | NAND | 电源电压-最大: | 6 V |
| 栅极数量: | 3 Gate | 最小工作温度: | - 40 ℃ |
| 逻辑系列: | HC | 最大工作温度: | + 85 ℃ |
| 输入线路数量: | 9 Input | 功能: | NAND |
| 封装 / 箱体: | SOIC-14 | 输入类型: | CMOS |
| 输出线路数量: | 3 Output | 逻辑类型: | 3-Input NAND |
| 低电平输出电流: | 5.2 mA | 工作电源电流: | 20 uA |
| 高电平输出电流: | - 5.2 mA | 工作电源电压: | 5 V |
| 输出类型: | CMOS |

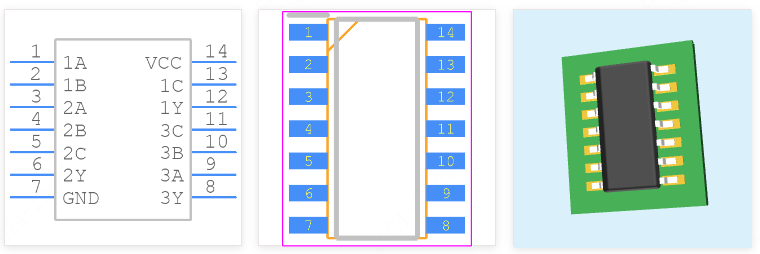

SN74HC10DR引脚图
