SN74ABT240ANSR
- 厂商名称TI德州仪器
- 元件分类缓冲器和线路驱动器
- 中文描述具有TTL兼容型CMOS输入和三态输出的8通道4.5V至5.5V反相器
- 英文描述Octal Buffers/Drivers With 3-State Outputs
- 数据手册SN74ABT240ANSR数据手册Datasheet PDF
- 在线购买
SN74ABT240ANSR概述
sn74abt240a说明
这些八进制缓冲器和线路驱动器专为提高3态存储器地址驱动器、时钟驱动器以及面向总线的接收器和发射器的性能和密度而设计。与SN54ABT241、SN74ABT241A、SN54ABT244和SN74ABT244A一起，这些器件提供了反相和非反相输出、对称低电平有效输出使能(OE)输入以及互补OE和OE输入的选定组合。
SN54ABT240和SN74ABT240A作为两个4位缓冲器/线路驱动器，具有独立的OE输入。当OE（低电平）时，器件将反相数据从A输入传递到Y输出。当OE为高电平时，输出处于高阻抗状态。
该器件完全适用于使用Ioff的部分掉电应用。Ioff电路可禁用输出，防止器件在掉电时出现破坏性电流回流。
为确保在上电或掉电期间处于高阻抗状态，应通过一个上拉电阻将OE连接到VCC；电阻的最小值取决于驱动器的电流吸收能力。
sn74abt240a的特性
典型VOLP（输出接地反弹）
小于1V，VCC=5V时，TA=25°C
高驱动输出（-32-mA IOH、64-mA IOL）
Ioff支持部分掉电模式操作
闩锁性能超过500 mA，符合JEDEC标准JESD-17
ESD保护超过JESD 22标准
2000 V人体模型(A114-A)
200-V机器型号(A115-A)
这些八进制缓冲器和线路驱动器专为提高3态存储器地址驱动器、时钟驱动器以及面向总线的接收器和发射器的性能和密度而设计。与SN54ABT241、SN74ABT241A、SN54ABT244和SN74ABT244A一起，这些器件提供了反相和非反相输出、对称低电平有效输出使能(OE)输入以及互补OE和OE输入的选定组合。
SN54ABT240和SN74ABT240A作为两个4位缓冲器/线路驱动器，具有独立的OE输入。当OE（低电平）时，器件将反相数据从A输入传递到Y输出。当OE为高电平时，输出处于高阻抗状态。
该器件完全适用于使用Ioff的部分掉电应用。Ioff电路可禁用输出，防止器件在掉电时出现破坏性电流回流。
为确保在上电或掉电期间处于高阻抗状态，应通过一个上拉电阻将OE连接到VCC；电阻的最小值取决于驱动器的电流吸收能力。
sn74abt240a的特性
典型VOLP（输出接地反弹）
小于1V，VCC=5V时，TA=25°C
高驱动输出（-32-mA IOH、64-mA IOL）
Ioff支持部分掉电模式操作
闩锁性能超过500 mA，符合JEDEC标准JESD-17
ESD保护超过JESD 22标准
2000 V人体模型(A114-A)
200-V机器型号(A115-A)
SN74ABT240ANSR中文参数
| 制造商: | Texas Instruments | 最小工作温度: | - 40 ℃ |
| 产品种类: | 缓冲器和线路驱动器 | 最大工作温度: | + 85 ℃ |
| 逻辑系列: | ABT | 功能: | Buffer/Line Driver |
| 输入线路数量: | 8 Input | 高度: | 1.95 mm |
| 输出线路数量: | 8 Output | 输入信号类型: | Single-Ended |
| 极性: | Inverting | 长度: | 12.6 mm |
| 封装 / 箱体: | SOIC-20 | 逻辑类型: | Octal Buffer and Driver |
| 高电平输出电流: | - 32 mA | 通道数量: | 8 Channel |
| 低电平输出电流: | 64 mA | 工作电源电压: | 4.5 V to 5.5 V |
| 静态电流: | 24 mA | 输出类型: | 3-State |
| 电源电压-最小: | 4.5 V | 产品类型: | Buffers & Line Drivers |
| 电源电压-最大: | 5.5 V | 传播延迟时间: | 4.6 ns |
| 工作电源电流: | 5.5 uA | 系列: | SN74ABT240A |

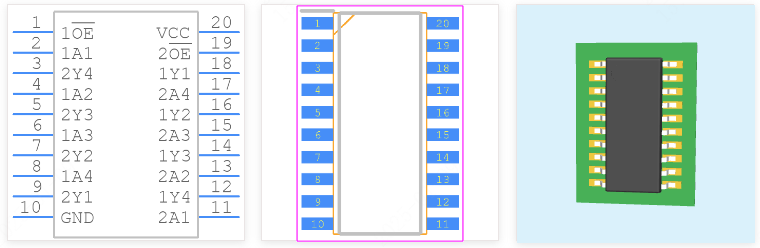

SN74ABT240ANSR引脚图
