CD74HCT4051M96
- 厂商名称TI德州仪器
- 元件分类多路复用开关 IC
- 中文描述具有TTL输入的5V、8:1、单通道模拟多路复用器
- 英文描述Multiplexer/Demultiplexer Single 8:1,5 V,16-Pin SOIC
- 数据手册CD74HCT4051M96数据手册Datasheet PDF
- 在线购买
CD74HCT4051M96概述
CD74HC4051器件是数字控制的模拟开关，它使用硅栅CMOS技术并借助标准CMOS集成电路的低功耗特性来实现与LSTTL接近的运行速度。
该模拟多路复用器和多路信号分离器可控制模拟电压，该电压可能会在整个电源电压范围内变化（例如，VCC变为VEE）。它是双向开关，可将任何模拟输入用作输出，反之亦然。该开关具有低导通电阻和低关断泄漏。此外，该器件还具有使能控制，当处于高电平时将禁用所有开关，将其置于关断状态。
CD74HCT4051的特性
符合汽车应用要求
宽模拟输入电压范围：±5V（最大值）
低导通电阻：
70Ω（典型值）(VCC–VEE=4.5V)
40Ω（典型值）(VCC–VEE=9V)
低开关间串扰
快速开关和传播速度
先断后合开关
宽工作温度范围：–40°C至+125°C
工作控制电压：4.5V至5.5V
开关电压：0V至10V
直接LSTTL输入逻辑兼容性VIL=0.8V（最大值），VIH=2V（最小值）
CMOS输入兼容性在VOL、VOH下II≤1µA
该模拟多路复用器和多路信号分离器可控制模拟电压，该电压可能会在整个电源电压范围内变化（例如，VCC变为VEE）。它是双向开关，可将任何模拟输入用作输出，反之亦然。该开关具有低导通电阻和低关断泄漏。此外，该器件还具有使能控制，当处于高电平时将禁用所有开关，将其置于关断状态。
CD74HCT4051的特性
符合汽车应用要求
宽模拟输入电压范围：±5V（最大值）
低导通电阻：
70Ω（典型值）(VCC–VEE=4.5V)
40Ω（典型值）(VCC–VEE=9V)
低开关间串扰
快速开关和传播速度
先断后合开关
宽工作温度范围：–40°C至+125°C
工作控制电压：4.5V至5.5V
开关电压：0V至10V
直接LSTTL输入逻辑兼容性VIL=0.8V（最大值），VIH=2V（最小值）
CMOS输入兼容性在VOL、VOH下II≤1µA
CD74HCT4051M96中文参数
| 制造商: | Texas Instruments | 最大双重电源电压: | +/- 5 V |
| 产品种类: | 多路复用开关 IC | 导通电阻—最大值: | 130 Ohms |
| 系列: | CD74HCT4051 | 运行时间—最大值: | 49 ns |
| 产品: | Multiplexers/Demultiplexers | 空闲时间—最大值: | 40 ns |
| 封装 / 箱体: | SOIC-Narrow-16 | 最小工作温度: | - 55 ℃ |
| 通道数量: | 8 Channel | 最大工作温度: | + 125 ℃ |
| 配置: | 1 x 8:1 | 带宽: | 180 Mhz |
| 电源电压-最小: | 4.5 V | 工作电源电压: | 4.5 V to 5.5 V |
| 电源电压-最大: | 5.5 V | 传播延迟时间: | 4 ns |
| 最小双重电源电压: | +/- 2.5 V | 电源电流—最大值: | 16 uA |

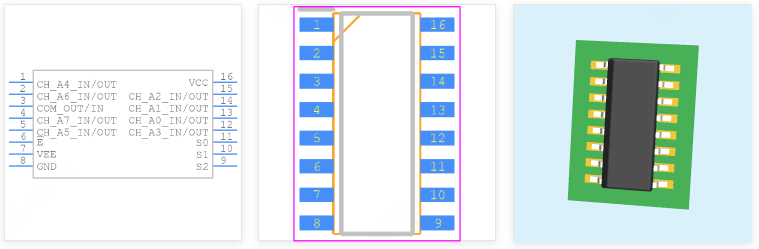

CD74HCT4051M96引脚图
