SN74HCT244DBR
- 厂商名称TI德州仪器
- 元件分类缓冲器和线路驱动器
- 中文描述具有 TTL 兼容型 CMOS 输入和三态输出的 8 通道、4.5V 至 5.5V 缓冲器<br /> <div> <br /> </div>
- 英文描述Texas Instruments SN74HCT244DBR Octal Buffer&Line Driver,3-State,5V,20-Pin SSOP
- 数据手册SN74HCT244DBR数据手册Datasheet PDF
- 在线购买
SN74HCT244DBR概述
SN74HCT244DBR八路缓冲器和线路驱动器专门设计用于提高三态存储器地址驱动器、时钟驱动器以及总线导向接收器和发送器的性能和密度。SNx4HCT244器件配备两个具有独立输出使能(OE)输入的4位缓冲器或驱动器。当OE为低电平时，该器件将来自A输入的同相数据传递到Y输出。当OE为高电平时，输出处于高阻态。
SN74HCT244的特性
4.5V至5.5V的工作电压范围
高电流输出可驱动多达15个LSTTL负载
低功耗：最大80µA I CC
t pd典型值=13ns
电压为5V时，输出驱动为±6mA
低输入电流，最大值1µA
输入兼容TTL电压
三态输出驱动总线和缓冲存储器地址寄存器
SN74HCT244的特性
4.5V至5.5V的工作电压范围
高电流输出可驱动多达15个LSTTL负载
低功耗：最大80µA I CC
t pd典型值=13ns
电压为5V时，输出驱动为±6mA
低输入电流，最大值1µA
输入兼容TTL电压
三态输出驱动总线和缓冲存储器地址寄存器
SN74HCT244DBR中文参数
| 制造商: | Texas Instruments | 工作电源电流: | 80 uA |
| 产品种类: | 缓冲器和线路驱动器 | 最小工作温度: | - 40 ℃ |
| 逻辑系列: | HCT | 最大工作温度: | + 85 ℃ |
| 输入线路数量: | 8 Input | 安装风格: | SMD/SMT |
| 输出线路数量: | 8 Output | 输入信号类型: | Single-Ended |
| 极性: | Non-Inverting | 逻辑类型: | CMOS |
| 封装 / 箱体: | SSOP-20 | 通道数量: | 8 Channel |
| 高电平输出电流: | - 6 mA | 工作电源电压: | 5 V |
| 低电平输出电流: | 6 mA | 输出类型: | 3-State |
| 静态电流: | 8 uA | 传播延迟时间: | 45 ns at 4.5 V, 40 ns at 5.5 V |
| 电源电压-最小: | 4.5 V | 系列: | SN74HCT244 |
| 电源电压-最大: | 5.5 V | 电源电流—最大值: | 8 uA |

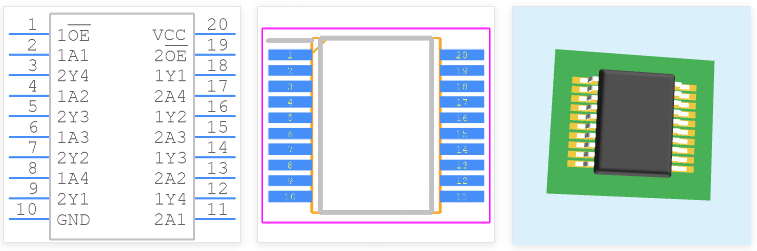

SN74HCT244DBR引脚图
