SN74ACT04DR
- 厂商名称TI德州仪器
- 元件分类变换器
- 中文描述具有TTL兼容型CMOS输入的6通道4.5V至5.5V逆变器
- 英文描述ACT SERIES,HEX 1-INPUT INVERT GATE,PDSO14,GREEN,PLASTIC,MS-012AB,SOIC-14
- 数据手册SN74ACT04DR数据手册Datasheet PDF
- 在线购买
SN74ACT04DR概述
SN74ACT04DR 是德州仪器 (Texas Instruments) 生产的一款具有 TTL 兼容型 CMOS 输入的 6 通道 4.5V 至 5.5V 反相器，采用 SOIC-14 封装。以下是其主要规格和功能：
规格
-
电源电压：4.5V 至 5.5V。
-
供电电流：最大值为 2μA。
-
电路数：6 个通道。
-
输入数：每个通道 1 个输入。
-
灌电流 (IOL)：24mA。
-
拉电流 (IOH)：24mA。
-
高电平范围 (VIH)：2V。
-
低电平范围 (VIL)：800mV。
-
最大传播延迟 (tpd)：在 5V 和 50pF 条件下为 8.5ns。
-
工作温度范围：-40℃ 至 +85℃。
功能
-
TTL 兼容型 CMOS 输入：能够与 TTL 电路兼容，同时具备 CMOS 输入的低功耗特性。
-
6 通道反相器：每个通道可以实现一个信号的反相输出。
应用
SN74ACT04DR 适用于需要信号反相的多种电子电路中，例如：
-
数字电路中的信号反相：在数字电路设计中，用于将输入信号反相输出，以满足电路逻辑需求。
-
信号转换和驱动：可以用于信号转换和驱动电路中，提供反相信号。
-
高速数据传输：由于其快速的传播延迟，适用于高速数据传输系统中的信号反相。
SN74ACT04DR中文参数
| 制造商: | Texas Instruments | 高电平输出电流: | - 24 mA |
| 产品种类: | 变换器 | 输入类型: | CMOS |
| 电路数量: | 6 Circuit | 低电平输出电流: | 24 mA |
| 逻辑系列: | ACT | 输出线路数量: | 6 Output |
| 逻辑类型: | CMOS | 工作电源电压: | 5 V |
| 封装 / 箱体: | SOIC-14 | 输出类型: | Push Pull |
| 电源电压-最大: | 5.5 V | 产品类型: | Inverters |
| 电源电压-最小: | 4.5 V | 传播延迟时间: | 9 ns |
| 最小工作温度: | - 40 ℃ | 系列: | SN74ACT04 |
| 最大工作温度: | + 85 ℃ |

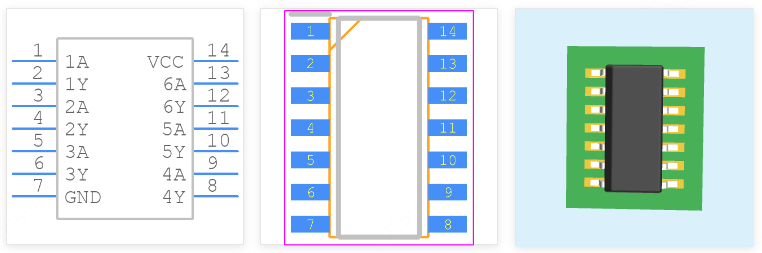

SN74ACT04DR引脚图
