74AC16244DLR
- 厂商名称TI德州仪器
- 元件分类缓冲器和线路驱动器
- 中文描述具有三态输出的16通道、3V至5.5V缓冲器
- 英文描述16-Bit Buffers And Line Drivers With 3-State Outputs<span> </span>
- 数据手册74AC16244DLR数据手册Datasheet PDF
- 在线购买
74AC16244DLR概述
AC16244是16位缓冲器/线路驱动器，专为提高3态存储器地址驱动器、时钟驱动器以及面向总线的接收器和发射器的性能和密度而设计。它们可用作四个4位缓冲器、两个8位缓冲器或一个16位缓冲器。这些器件提供真输出和对称的低电平有效输出使能输入。低电平时，器件将A输入端的非反相数据传递到Y输出端。高电平时，输出处于高阻抗状态。
74AC16244采用TI的收缩式小外形封装，在相同的印刷电路板面积内，其I/O引脚数和功能是标准小外形封装的两倍。
54AC16244的工作温度范围为-55°C至125°C。74AC16244的工作温度范围为-40°C至85°C。
74AC16244采用TI的收缩式小外形封装，在相同的印刷电路板面积内，其I/O引脚数和功能是标准小外形封装的两倍。
54AC16244的工作温度范围为-55°C至125°C。74AC16244的工作温度范围为-40°C至85°C。
74AC16244DLR中文参数
| 制造商: | Texas Instruments | 最小工作温度: | - 40 ℃ |
| 产品种类: | 缓冲器和线路驱动器 | 最大工作温度: | + 85 ℃ |
| 逻辑系列: | AC | 安装风格: | SMD/SMT |
| 输入线路数量: | 16 Input | 高度: | 2.59 mm |
| 输出线路数量: | 16 Output | 输入信号类型: | Single-Ended |
| 极性: | Non-Inverting | 长度: | 15.88 mm |
| 封装 / 箱体: | SSOP-48 | 逻辑类型: | CMOS |
| 高电平输出电流: | - 24 mA | 通道数量: | 16 Channel |
| 低电平输出电流: | 24 mA | 工作电源电压: | 3 V to 5.5 V |
| 静态电流: | 8 uA | 输出类型: | 3-State |
| 电源电压-最小: | 3 V | Pd-功率耗散: | 1.2 W |
| 电源电压-最大: | 5.5 V | 产品类型: | Buffers & Line Drivers |
| 工作电源电流: | 80 uA | 传播延迟时间: | 10.7 ns |
| 电源电流—最大值: | 8 uA | 系列: | 74AC16244 |

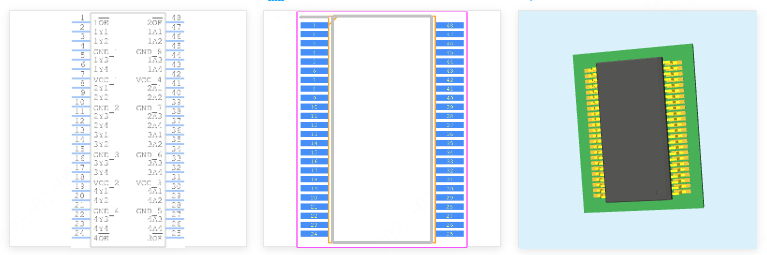

74AC16244DLR引脚图
