SN74HC266DR
- 厂商名称TI德州仪器
- 元件分类逻辑门
- 中文描述4通道、2输入、2 V至6 V 5.2 mA驱动强度XNOR（排他性NOR）门，带漏极开路输出
- 英文描述4-ch,2-input,2-V to 6-V 5.2 mA drive strength XNOR(exclusive NOR)gate with open-drain outputs
- 数据手册SN74HC266DR数据手册Datasheet PDF
- 在线购买
SN74HC266DR概述
SN74HC266的说明
该器件包含四个具有漏极开路输出的独立2输入异或非门。每个逻辑门以正逻辑执行布尔函数Y=A⊕B。
SN74HC266的特性
宽工作电压范围：2V至6V
输出可驱动多达10个低功耗肖特基晶体管逻辑电路(LSTTL)负载
低功耗，ICC最大值为20µA
5V时，典型tpd=8ns
±4 mA输出驱动（在5V时）
低输入电流，1µA
该器件包含四个具有漏极开路输出的独立2输入异或非门。每个逻辑门以正逻辑执行布尔函数Y=A⊕B。
SN74HC266的特性
宽工作电压范围：2V至6V
输出可驱动多达10个低功耗肖特基晶体管逻辑电路(LSTTL)负载
低功耗，ICC最大值为20µA
5V时，典型tpd=8ns
±4 mA输出驱动（在5V时）
低输入电流，1µA
SN74HC266DR中文参数
| 制造商: | Texas Instruments | 传播延迟时间: | 8 ns |
| 产品种类: | 逻辑门 | 电源电压-最小: | 2 V |
| 逻辑功能: | XNOR | 电源电压-最大: | 6 V |
| 栅极数量: | 4 Gate | 最小工作温度: | - 40 ℃ |
| 逻辑系列: | HC | 最大工作温度: | + 85 ℃ |
| 输入线路数量: | 8 Input | 功能: | XNOR |
| 封装 / 箱体: | SOIC-14 | 逻辑类型: | 2-Input Exclusive-NOR |
| 输出线路数量: | 4 Output | 位数: | 4 bit |
| 低电平输出电流: | 5.2 mA | 工作电源电流: | 20 uA |
| 高电平输出电流: | - 5.2 mA | 工作电源电压: | 5 V |

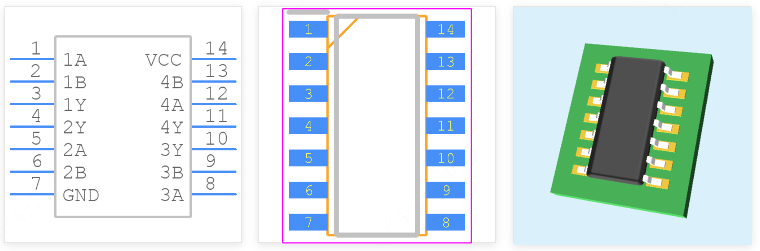

SN74HC266DR引脚图
