SN74HC373DWR
- 厂商名称TI德州仪器
- 元件分类锁存器
- 中文描述具有三态输出的八路透明D类锁存器
- 英文描述Octal Transparent D-Type Latches With 3-State Outputs
- 数据手册SN74HC373DWR数据手册Datasheet PDF
- 在线购买
SN74HC373DWR概述
这些8位锁存器具有专门设计用于驱动高电容或相对低阻抗负载的三态输出。它们特别适合用于实现缓冲寄存器、I/O端口、双向总线驱动器和工作寄存器。
HC373器件的8个锁存器是透明D类型锁存器。在锁存使能(LE)输入为高电平时，Q输出将跟随数据(D)输出。当LE为低电平时，Q输出被锁存在D输入上设置的电平上。
特性
2V至6V的宽工作电压范围
高电流三态真实输出最多可驱动15个LSTTL负载
低功耗，ICC最大值为80µA
tpd典型值=13ns
电压为5V时，输出驱动为±6mA
低输出电流，最大值1µA
单个封装中包含八个高电流锁存器
针对负载的完全并行访问
HC373器件的8个锁存器是透明D类型锁存器。在锁存使能(LE)输入为高电平时，Q输出将跟随数据(D)输出。当LE为低电平时，Q输出被锁存在D输入上设置的电平上。
特性
2V至6V的宽工作电压范围
高电流三态真实输出最多可驱动15个LSTTL负载
低功耗，ICC最大值为80µA
tpd典型值=13ns
电压为5V时，输出驱动为±6mA
低输出电流，最大值1µA
单个封装中包含八个高电流锁存器
针对负载的完全并行访问
SN74HC373DWR中文参数
| 制造商: | Texas Instruments | 电源电压-最大: | 6 V |
| 产品种类: | 锁存器 | 最小工作温度: | - 40 ℃ |
| 逻辑类型: | TRUE | 最大工作温度: | + 85 ℃ |
| 逻辑系列: | HC | 功能: | 3-State Octal D-Type |
| 电路数量: | 8 Circuit | 高度: | 2.35 mm |
| 输出线路数量: | 1 Line | 长度: | 12.8 mm |
| 封装 / 箱体: | SOIC-20 | 安装风格: | SMD/SMT |
| 极性: | Non-Inverting | 通道数量: | 8 Channel |
| 传播延迟时间: | 200 ns at 2 V, 40 ns at 4.5 V, 34 ns at 6 V | 输入线路数量: | 3 Line |
| 静态电流: | 8 uA | 工作电源电压: | 2 V to 6 V |
| 低电平输出电流: | 32 mA | 输出类型: | 3-State |
| 高电平输出电流: | - 7.8 mA | 产品类型: | Latches |
| 电源电压-最小: | 2 V | 复位类型: | No Reset |

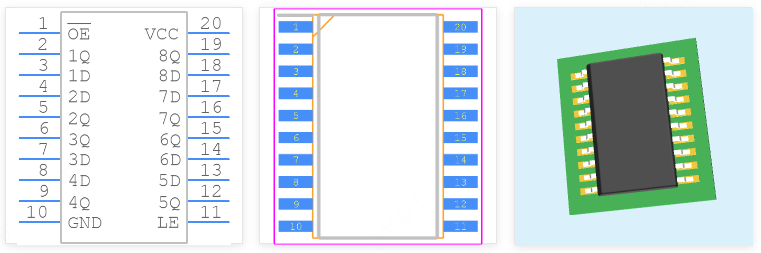

SN74HC373DWR引脚图
