SN74F74DR
- 厂商名称TI德州仪器
- 元件分类触发器
- 中文描述具有清零和预设功能的双通道上升沿触发 D 类触发器<br /> <div> <br /> </div>
- 英文描述Dual Positive-Edge-Triggered D-Type Flip-Flops With Clear And Preset
- 数据手册SN74F74DR数据手册Datasheet PDF
- 在线购买
SN74F74DR概述
SN74F74器件包含两个独立的正沿触发D型触发器。预置（PRE）或清除（CLR）输入端的低电平可设置或复位输出，与其他输入端的电平无关。当PRE和CLR为非活动状态（高电平）时，数据（D）输入端符合设置时间要求的数据将在时钟脉冲的正向边沿传输到输出端。时钟触发发生在一个电压电平上，与时钟脉冲的上升时间没有直接关系。在保持时间间隔之后，可以改变D输入端的数据而不影响输出端的电平。
SN74F74的工作温度范围为0°C至70°C。
SN74F74的特性
封装选项包括塑料小外形封装、陶瓷芯片载体以及标准塑料和陶瓷300-mil DIP
SN74F74的工作温度范围为0°C至70°C。
SN74F74的特性
封装选项包括塑料小外形封装、陶瓷芯片载体以及标准塑料和陶瓷300-mil DIP
SN74F74DR中文参数
| 制造商: | Texas Instruments | 低电平输出电流: | 20 mA |
| 产品种类: | 触发器 | 电源电压-最小: | 4.5 V |
| 逻辑类型: | D-Type Flip-Flop | 电源电压-最大: | 5.5 V |
| 逻辑系列: | F | 安装风格: | SMD/SMT |
| 电路数量: | 2 Circuit | 最小工作温度: | 0 ℃ |
| 输出类型: | TTL | 最大工作温度: | + 70 ℃ |
| 封装 / 箱体: | SOIC-14 | 通道数量: | 2 Channel |
| 输入类型: | TTL | 输入线路数量: | 100% |
| 极性: | Inverting/Non-Inverting | 输出线路数量: | 3 Line |
| 传播延迟时间: | 8 ns | 工作电源电压: | 5 V |
| 高电平输出电流: | - 1 mA |

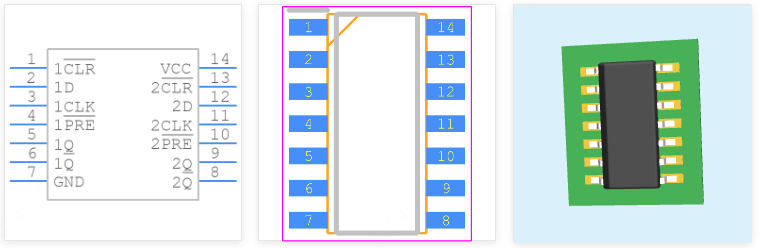

SN74F74DR引脚图
