SN74HC02DRG4
- 厂商名称TI德州仪器
- 元件分类逻辑门
- 中文描述4通道、2输入、2V至6V、5.2mA驱动强度或非门
- 英文描述Quadruple 2-Input Positive-NOR Gates
- 数据手册SN74HC02DRG4数据手册Datasheet PDF
- 在线购买
SN74HC02DRG4概述
SN74HC02器件包含四个独立的双输入或非门。每个逻辑门以正逻辑执行布尔函数Y=A+B。
SN74HC02的特性
缓冲输入
宽工作电压范围：2V至6V
宽工作温度范围：–40°C至+85°C
支持多达10个LSTTL负载的扇出
与LSTTL逻辑IC相比，可显著降低功耗
SN74HC02的特性
缓冲输入
宽工作电压范围：2V至6V
宽工作温度范围：–40°C至+85°C
支持多达10个LSTTL负载的扇出
与LSTTL逻辑IC相比，可显著降低功耗
SN74HC02DRG4中文参数
| 制造商: | Texas Instruments | 电源电压-最大: | 6 V |
| 产品种类: | 逻辑门 | 最小工作温度: | - 40 ℃ |
| 逻辑功能: | NOR | 最大工作温度: | + 85 ℃ |
| 栅极数量: | 4 Gate | 功能: | NOR |
| 逻辑系列: | HC | 高度: | 1.58 mm |
| 输入线路数量: | 8 Input | 输入类型: | CMOS |
| 封装 / 箱体: | SOIC-14 | 逻辑类型: | 2-Input NOR |
| 输出线路数量: | 4 Output | 位数: | 4 bit |
| 低电平输出电流: | 5.2 mA | 工作电源电流: | 20 uA |
| 高电平输出电流: | - 5.2 mA | 工作电源电压: | 5 V |
| 传播延迟时间: | 8 ns | 输出类型: | CMOS |
| 电源电压-最小: | 2 V | 系列: | SN74HC02 |

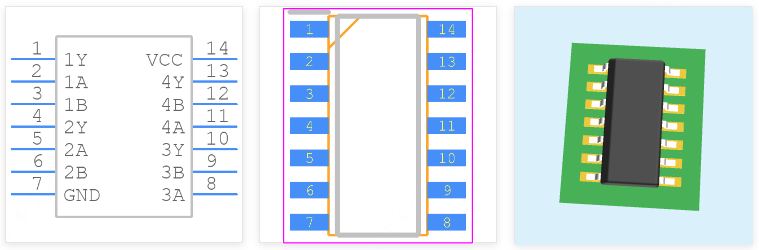

SN74HC02DRG4引脚图
