TL7702BCDR
- 厂商名称TI德州仪器
- 元件分类监控器和复位 IC
- 中文描述具有可编程欠压阈值和复位延时时间的单路监控器
- 英文描述Single SVS With Pgmmable UV Threshold&Reset Time Delay
- 数据手册TL7702BCDR数据手册Datasheet PDF
- 在线购买
TL7702BCDR概述
TL7702BCDR为集成电路电源电压监控器，旨在用作微型计算机和微处理器系统中的复位控制器。电源电压监控器监控SENSE输入端的电源是否欠压。正常运行期间，如果发生欠压，则输出RESET，且RESET激活。
TL7702BCDR的工作温度范围为0°C至+70°C。
TL7702B的特性
上电复位发生器
电压下降后自动复位生成
RESET输出定义为从VCC≥1V开始
精密电压传感器
温度补偿电压基准
真实和互补复位输出
外部可调脉冲持续时间
TL7702BCDR的工作温度范围为0°C至+70°C。
TL7702B的特性
上电复位发生器
电压下降后自动复位生成
RESET输出定义为从VCC≥1V开始
精密电压传感器
温度补偿电压基准
真实和互补复位输出
外部可调脉冲持续时间
TL7702BCDR中文参数
| 制造商: | Texas Instruments | 电源电压-最大: | 18 V |
| 产品种类: | 监控电路 | 最小工作温度: | - 40 ℃ |
| 类型: | Voltage Supervisory | 最大工作温度: | + 85 ℃ |
| 安装风格: | SMD/SMT | 准确性: | 0.02 |
| 封装 / 箱体: | SOIC-8 | 系列: | TL7702B |
| 阈值电压: | 2.53 V | 特点: | Manual Reset |
| 被监测输入数: | 1 Input | 工作电源电流: | 1.8 mA |
| 输出类型: | Active High, Active Low, Open Drain | 输出电流: | - 20 mA |
| 人工复位: | No Manual Reset | 过电压阈值: | 2.555 V |
| 看门狗计时器: | No Watchdog | 电源电压-最小: | 3.6 V |
| 电池备用开关: | No Backup | 欠电压阈值: | 2.505 V |
| 重置延迟时间: | Programmable |

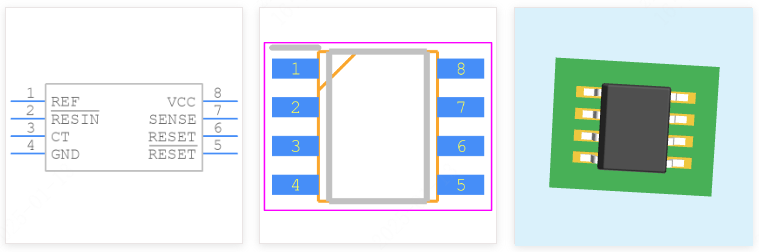

TL7702BCDR引脚图
