SN74AHC123ADR
- 厂商名称TI德州仪器
- 元件分类单稳态多谐振荡器
- 中文描述双路可重触发单稳多频振荡器
- 英文描述Dual Retriggerable Monostable Multivibrators
- 数据手册SN74AHC123ADR数据手册Datasheet PDF
- 在线购买
SN74AHC123ADR概述
AHC123A器件是双可再触发单稳态多谐器，设计用于2V至5.5V VCC工作电压。
sn74ahc123a的特性
工作范围2V至5.5V VCC
在A、B和CLR输入上采用施密特触发电路，可实现较慢的输入转换速率
从高电平有效或低电平有效的门控逻辑输入进行边缘触发
可为超长输出脉冲重新触发
覆盖清零终止输出脉冲
输出端无触发上电复位
闩锁性能超过100mA（符合JESD 78标准II类
sn74ahc123a的特性
工作范围2V至5.5V VCC
在A、B和CLR输入上采用施密特触发电路，可实现较慢的输入转换速率
从高电平有效或低电平有效的门控逻辑输入进行边缘触发
可为超长输出脉冲重新触发
覆盖清零终止输出脉冲
输出端无触发上电复位
闩锁性能超过100mA（符合JESD 78标准II类
SN74AHC123ADR中文参数
| 制造商: | Texas Instruments | 电源电压-最小: | 2 V |
| 产品种类: | 单稳态多谐振荡器 | 电源电压-最大: | 5.5 V |
| 逻辑类型: | Monostable Multivibrator | 低电平输出电流: | 8 mA |
| 逻辑系列: | AHC | 高电平输出电流: | - 8 mA |
| 每芯片元件: | 2 Element | 最小工作温度: | - 40 ℃ |
| 传播延迟时间: | 24.1 ns, 14 ns | 最大工作温度: | + 85 ℃ |
| 封装 / 箱体: | SOIC-Narrow-16 | 工作电源电压: | 2.5 V, 3.3 V, 5 V |
| 电源电流—最大值: | 4 uA | 系列: | SN74AHC123A |

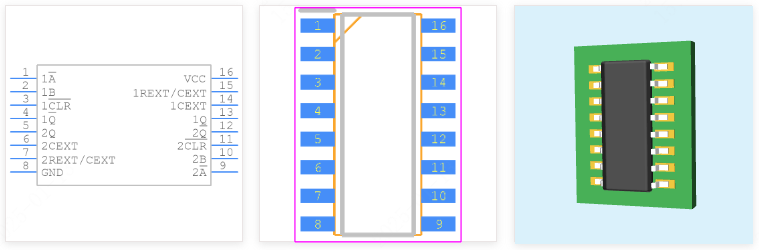

SN74AHC123ADR引脚图
