TL1451ACNSR
- 厂商名称TI德州仪器
- 元件分类开关控制器
- 中文描述具有宽输入电压范围的3.6V至50V双通道控制器
- 英文描述3.6V to 50V dual channel controller with Wide input voltage range
- 数据手册TL1451ACNSR数据手册Datasheet PDF
- 在线购买
TL1451ACNSR概述
TL1451A在单片芯片上集成了构建两个脉宽调制(PWM)控制电路所需的所有功能。TL1451A主要用于电源控制，包含一个片上2.5 V稳压器、两个误差放大器、一个可调振荡器、两个死区时间比较器、欠压锁定电路和双共射输出晶体管电路。
非共用输出晶体管为每个控制器提供共发射极输出能力。内部放大器的共模电压范围为1.04 V至1.45 V。死区时间控制(DTC)比较器没有偏移，除非外部改变，并可提供0%至100%的死区时间。片上振荡器可通过终止RT和CT进行操作。在低VCC条件下，欠压锁定控制电路功能会锁定输出，直到内部电路工作。
TL1451AC的工作温度范围为-20°C至85°C。TL1451AQ的工作温度范围为-40°C至125°C。TL1451AM的工作温度范围为-55°C至125°C。
TL1451A的特性
完整的PWM功率控制电路
完全同步运行
内部欠压锁定保护
宽电源电压范围
内部短路保护
振荡器频率...最大500 kHz
可变死区时间提供对总范围的控制
内部稳压器提供稳定的2.5 V基准电源
可用于Q-Temp汽车
HighRel汽车应用
配置控制/打印支持
符合汽车标准
非共用输出晶体管为每个控制器提供共发射极输出能力。内部放大器的共模电压范围为1.04 V至1.45 V。死区时间控制(DTC)比较器没有偏移，除非外部改变，并可提供0%至100%的死区时间。片上振荡器可通过终止RT和CT进行操作。在低VCC条件下，欠压锁定控制电路功能会锁定输出，直到内部电路工作。
TL1451AC的工作温度范围为-20°C至85°C。TL1451AQ的工作温度范围为-40°C至125°C。TL1451AM的工作温度范围为-55°C至125°C。
TL1451A的特性
完整的PWM功率控制电路
完全同步运行
内部欠压锁定保护
宽电源电压范围
内部短路保护
振荡器频率...最大500 kHz
可变死区时间提供对总范围的控制
内部稳压器提供稳定的2.5 V基准电源
可用于Q-Temp汽车
HighRel汽车应用
配置控制/打印支持
符合汽车标准
TL1451ACNSR中文参数
| 制造商: | Texas Instruments | 输出电流: | 3 A |
| 产品种类: | 开关控制器 | 最小工作温度: | - 40 ℃ |
| 拓扑结构: | Boost, Buck, Flyback | 最大工作温度: | + 125 ℃ |
| 输出端数量: | 2 Output | 安装风格: | SMD/SMT |
| 开关频率: | 50 kHz to 500 kHz | 封装 / 箱体: | SOIC-16 |
| 占空比 - 最大: | - | 产品类型: | Switching Controllers |
| 输出电压: | 1 V to 50 V | 系列: | TL1451A |

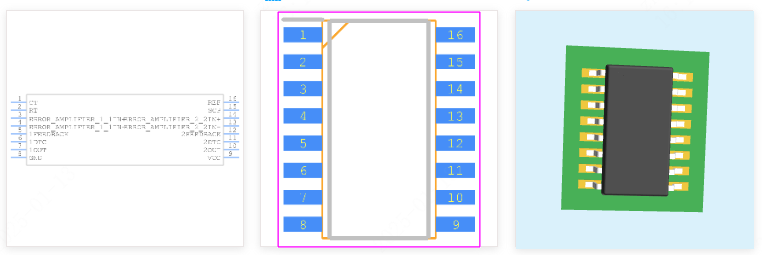

TL1451ACNSR引脚图
