TL064IDRG4
- 厂商名称TI德州仪器
- 元件分类运算放大器
- 中文描述四通道、30V、1MHz、输入接近V+、JFET输入运算放大器
- 英文描述Operational Amplifiers-Op Amps Quad Low-Noise JFET-Input
- 数据手册TL064IDRG4数据手册Datasheet PDF
- 在线购买
TL064IDRG4概述
TL064系列业界通用运算放大器以较低功耗镜像TL07x和TL08x系列运算放大器。这些器件为成本敏感型应用提供了卓越的价值，具有高输入阻抗、宽带宽、高压摆率以及低输入失调电压和输入偏置电流。高ESD（1.5kV，HBM）、集成EMI和射频滤波器以及宽工作温度范围可支持将TL06x器件用于条件严苛、环境严苛的应用。
TL064的特性
极低功耗
典型电源电流：每个放大器200µA
宽共模和差分电压范围
低输入偏置和失调电流
共模输入电压范围包括V CC+
输出短路保护
高输入阻抗：JFET输入级
内部频率补偿
无闩锁操作
高压摆率：3.5 V/µs（典型值）
TL064的特性
极低功耗
典型电源电流：每个放大器200µA
宽共模和差分电压范围
低输入偏置和失调电流
共模输入电压范围包括V CC+
输出短路保护
高输入阻抗：JFET输入级
内部频率补偿
无闩锁操作
高压摆率：3.5 V/µs（典型值）
TL064IDRG4中文参数
| 制造商: | Texas Instruments | 安装风格: | SMD/SMT |
| 产品种类: | 运算放大器 - 运放 | 关闭: | No Shutdown |
| 通道数量: | 4 Channel | 最小工作温度: | - 40 ℃ |
| GBP-增益带宽产品: | 1 MHz | 最大工作温度: | + 85 ℃ |
| SR - 转换速率 : | 3.5 V/us | 系列: | TL064 |
| Vos - 输入偏置电压 : | 6 mV | 双重电源电压: | +/- 5 V, +/- 9 V, +/- 12 V, +/- 15 V |
| Ib - 输入偏流: | 200 pA | 输入类型: | Rail-to-Rail |
| 电源电压-最大: | 30 V | 最大双重电源电压: | +/- 18 V |
| 电源电压-最小: | 7 V | 最小双重电源电压: | +/- 3.5 V |
| 工作电源电流: | 200 uA | 工作电源电压: | 7 V to 36 V, +/- 3.5 V to +/- 18 V |
| 每个通道的输出电流: | 10 mA | 电源类型: | Single, Dual |
| CMRR - 共模抑制比: | 86 dB | 技术: | BiFET |
| en - 输入电压噪声密度: | 42 nV/sqrt Hz | Vcm - 共模电压: | Negative Rail + 4 V to Positive Rail - 4 V |
| 封装 / 箱体: | SOIC-14 | 电压增益 dB: | 75.56 dB |

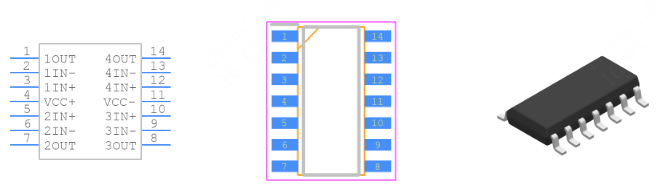

TL064IDRG4引脚图
