TL594CDR
- 厂商名称TI德州仪器
- 元件分类PWM控制器
- 中文描述具有 UVLO 的 40V、0.2A 300KHz PWM 控制器<br />
- 英文描述Pulse-Width-Modulation(PWM)Control Circuit<br />
- 数据手册TL594CDR数据手册Datasheet PDF
- 在线购买
TL594CDR概述
TL594器件在单个芯片上集成了构建脉宽调制(PWM)控制电路所需的所有功能。该器件主要设计用于电源控制，为系统工程师提供了根据特定应用定制电源控制电路的灵活性。
TL594器件包含两个误差放大器、一个片上可调振荡器、一个死区时间控制(DTC)比较器、一个脉冲转向控制触发器、一个精度为1%的5 V稳压器、一个欠压锁定控制电路和输出控制电路。
非专用输出晶体管提供共射极或发射极跟随器输出功能。每个器件都提供推挽式或单端输出操作，可通过输出控制功能进行选择。这些器件的结构避免了在推挽操作过程中任何一个输出出现两次脉冲的可能性。欠压锁定控制电路会锁定输出，直到内部电路工作。
TL594的特性
完整的PWM功率控制电路
用于200 mA灌电流或源电流的非承诺输出
输出控制可选择单端或推挽操作
内部电路禁止在任一输出端产生双脉冲
可变死区时间提供对总范围的控制
内部稳压器提供稳定的5 V基准电源，微调至1%
电路结构允许轻松同步
针对低VCC条件的欠压锁定(UVLO)
TL594器件包含两个误差放大器、一个片上可调振荡器、一个死区时间控制(DTC)比较器、一个脉冲转向控制触发器、一个精度为1%的5 V稳压器、一个欠压锁定控制电路和输出控制电路。
非专用输出晶体管提供共射极或发射极跟随器输出功能。每个器件都提供推挽式或单端输出操作，可通过输出控制功能进行选择。这些器件的结构避免了在推挽操作过程中任何一个输出出现两次脉冲的可能性。欠压锁定控制电路会锁定输出，直到内部电路工作。
TL594的特性
完整的PWM功率控制电路
用于200 mA灌电流或源电流的非承诺输出
输出控制可选择单端或推挽操作
内部电路禁止在任一输出端产生双脉冲
可变死区时间提供对总范围的控制
内部稳压器提供稳定的5 V基准电源，微调至1%
电路结构允许轻松同步
针对低VCC条件的欠压锁定(UVLO)
TL594CDR中文参数
| 制造商: | Texas Instruments | 输出电流: | 200 mA |
| 产品种类: | 开关控制器 | 最小工作温度: | - 40 ℃ |
| 拓扑结构: | Boost, Buck, Flyback, Forward, Push-Pull | 最大工作温度: | + 85 ℃ |
| 输出端数量: | 2 Output | 安装风格: | SMD/SMT |
| 开关频率: | 300 kHz | 封装 / 箱体: | SOIC-Narrow-16 |
| 占空比 - 最大: | 0.45 | 下降时间: | 45 ns |
| 输出电压: | 40 V |

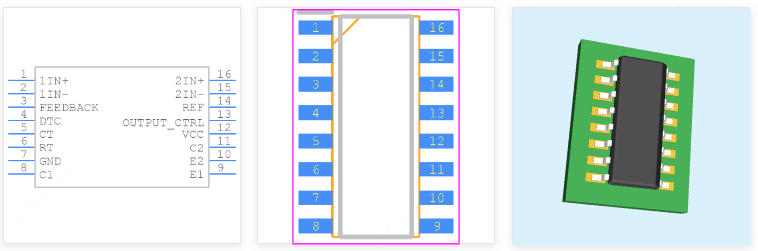

TL594CDR引脚图
