SN75240PWR
- 厂商名称TI德州仪器
- 元件分类二极管
- 中文描述静电保护装置, TSSOP, 8 引脚, 6 V, 60 W, SN752
- 英文描述ESD Protection Device,TSSOP,8 Pins,6 V,60 W,SN752 Series
- 数据手册SN75240PWR数据手册Datasheet PDF
- 在线购买
SN75240PWR概述
SN75240PWR是一款8引脚6V SN x 52 x 0 USB端口瞬态抑制器，可为通用串行总线(USB)低速和全速端口提供电气噪声瞬态保护。SN75240器件是四路单向瞬态电压抑制器(TVS)。35 pF的输入电容使其不适合高速USB 2.0应用。任何布线输入/输出都可能受到来自各种来源的瞬态电气噪声的影响。如果瞬态噪声的幅度和持续时间足够长，就会对USB收发器和/或USB ASIC造成损坏。根据IEC61000-4-2标准，该设备在系统级进行测量。然而，系统设计会影响这些测试的结果。要达到较高的合规水平，需要精心的电路板设计和布局技术。
A75240器件标记
0至70°C工作温度范围
A75240器件标记
0至70°C工作温度范围
SN75240PWR中文参数
| 制造商: | Texas Instruments | 峰值脉冲功耗 (Pppm): | 60 W |
| 产品种类: | ESD保护二极管/TVS二极管 | Cd - 二极管电容 : | 35 pF |
| 极性: | Unidirectional | Vesd - 静电放电电压触点: | - |
| 通道数量: | 4 Channel | 产品类型: | TVS Diodes |
| 工作电压: | 3.3 V | 最小工作温度: | 0 ℃ |
| 端接类型: | SMD/SMT | 最大工作温度: | + 70 ℃ |
| 击穿电压: | 7 V | 系列: | SN75240 |

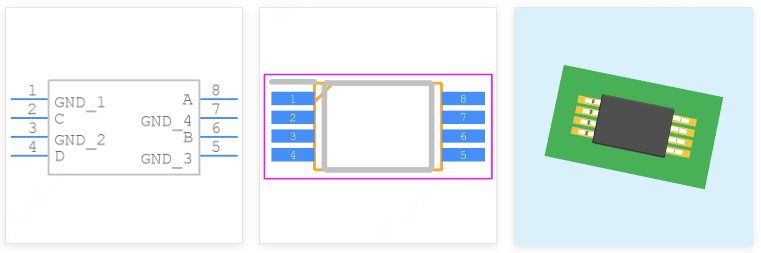

SN75240PWR引脚图
