SN75158DR
- 厂商名称TI德州仪器
- 元件分类接口集成电路
- 中文描述RS-422接口集成电路Dual Differential Li ne Driver A 595-SN75158D
- 英文描述RS-485/RS-422 ICs 2/0 4.75V ~ 5.25V SOIC-8_150mil RoHS<span> </span>
- 数据手册SN75158DR数据手册Datasheet PDF
- 在线购买
SN75158DR概述
SN75158是一款双路差分线路驱动器，符合ANSI EIA/TIA-422-B和ITU V.11接口规范所设定的要求。输出提供具有高电流能力的信号，用于驱动具有正常线路阻抗的平衡线路（例如双绞线），而不会产生高功率耗散。此输出级为TTL图腾柱输出，在断电情况下提供高阻抗状态。
SN75158的工作温度范围是0°C至70°C。
SN75158的特性
符合或超出ANSI EIA/TIA-422-B和ITU建议V.11的要求
单5V电源
平衡线路运行
TTL兼容
在断电情况下具有高输出阻抗
高电流有源上拉输出
短路保护
双通道
输入钳位二极管
SN75158的工作温度范围是0°C至70°C。
SN75158的特性
符合或超出ANSI EIA/TIA-422-B和ITU建议V.11的要求
单5V电源
平衡线路运行
TTL兼容
在断电情况下具有高输出阻抗
高电流有源上拉输出
短路保护
双通道
输入钳位二极管
SN75158DR中文参数
| 制造商: | Texas Instruments | 接收机数量: | 0 Receiver |
| 产品种类: | RS-422接口集成电路 | 电源电压-最大: | 5.25 V |
| 安装风格: | SMD/SMT | 电源电压-最小: | 4.75 V |
| 封装 / 箱体: | SOIC-8 | 工作电源电流: | 50 mA |
| 系列: | SN75158 | 最小工作温度: | 0 ℃ |
| 功能: | Driver | 最大工作温度: | + 70 ℃ |
| 激励器数量: | 1 Driver | 工作电源电压: | 5 V |

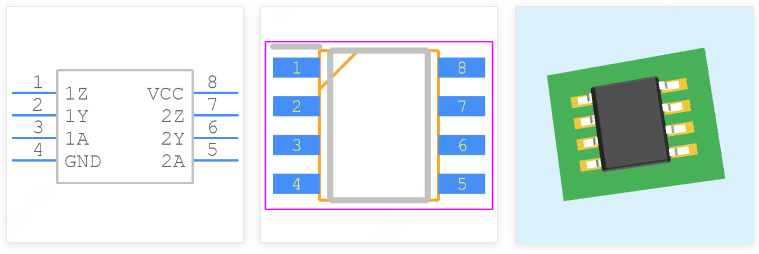

SN75158DR引脚图
