SN75107AN
- 厂商名称TI德州仪器
- 元件分类总线接收器
- 中文描述总线接收器,TTL,4.75 V至5.25 V,DIP-14
- 英文描述Line Receiver,2 Func,2 Rcvr,BIPolar,PDSO14,GREEN,PLASTIC,MS-012AB,SOIC-14
- 数据手册SN75107AN数据手册Datasheet PDF
- 在线购买
SN75107AN概述
SN75107AN是一款双TTL兼容型高速线路接收器，具有两个独立通道。它既可用于一般用途，也可用于数据比较器以及平衡、非平衡和党线传输系统等特殊应用。从原理图中可以看出A型和B型的本质区别。输入保护二极管串联在B型差分输入晶体管的集电极上。这些二极管在某些具有多个VCC+电源的派对线路系统中非常有用，可以在关闭部分VCC+电源的情况下运行。在这种系统中，如果关闭一个电源并允许其接地，则与该电源相连的等效输入电路如下。在传输线偏压大于1.4V的特定系统中，这将是一个问题。
高速
标准电源电压
高共模抑制比
高输入阻抗
高输入灵敏度
共模差分输入电压范围为±3V
用于接收器选择的频闪输入
逻辑多功能门输入
TTL驱动能力
高直流噪声裕量
图腾柱输出
B版本具有二极管保护输入，用于断电状态
高速
标准电源电压
高共模抑制比
高输入阻抗
高输入灵敏度
共模差分输入电压范围为±3V
用于接收器选择的频闪输入
逻辑多功能门输入
TTL驱动能力
高直流噪声裕量
图腾柱输出
B版本具有二极管保护输入，用于断电状态
SN75107AN中文参数
| 制造商: | Texas Instruments | 电源电压-最大: | +/- 5.25 V |
| 产品种类: | 总线接收器 | 最小工作温度: | 0 ℃ |
| 接收机数量: | 2 Receiver | 最大工作温度: | + 70 ℃ |
| 接收机信号类型: | Differential | 封装: | Reel |
| 工作电源电流: | 30 mA | 安装风格: | SMD/SMT |
| 封装 / 箱体: | SOIC-14 | 产品类型: | Bus Receivers |
| 电源电压-最小: | +/- 4.75 V | 系列: | SN75107A |

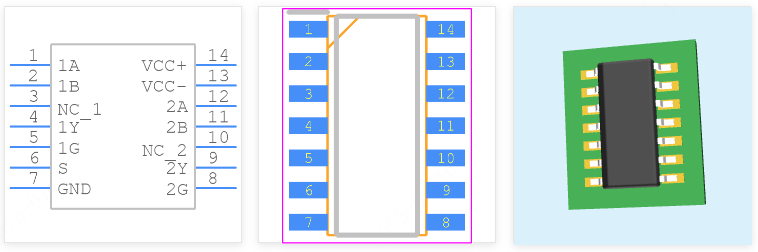

SN75107AN引脚图
