SN74LVCC4245APWR
- 厂商名称TI德州仪器
- 元件分类转换器/电平移位器
- 中文描述具有可调节输出电压和三态输出的八通道总线收发器<br /> <div> <br /> </div>
- 英文描述Bus XCVR Single 8-CH 3-ST Texas Instruments SN74LVCC4245APWR,Bus Transceiver,8-Bit Non-Inverting LVTTL,2.7→5.5 V,4.5→5.5 V
- 数据手册SN74LVCC4245APWR数据手册Datasheet PDF
- 在线购买
SN74LVCC4245APWR概述
SN74LVCC4245A这款8位（八路）同相总线收发器采用两个独立的电源轨。A端口VCCA专用于接受5V电源电平，可配置的B端口（用于跟踪VCCB）接受3V至5V的电压。这样可实现从3.3V到5V的环境转换，反之亦然。
SN74LVCC4245A器件旨在实现数据总线之间的异步通信。SN74LVCC4245A器件根据方向控制(DIR)输入上的逻辑电平，将数据从A总线发送至B总线，或者将数据从B总线发送至A总线。输出使能(OE)输入可用于禁用器件，这样可有效隔离总线。控制电路（DIR，OE）由VCCA供电。
SN74LVCC4245A的特性
双向电压转换器
A端口的电压范围为4.5V至5.5V，B端口的电压范围为2.7V至5.5V
控制输入VIH和VIL电平以VCCA电压为基准
闩锁性能超过250mA，符合JESD 17规范
ESD保护性能超过JESD 22规范要求
2000V人体放电模型(A114-A)
1000V带电器件模型(C101)
SN74LVCC4245A器件旨在实现数据总线之间的异步通信。SN74LVCC4245A器件根据方向控制(DIR)输入上的逻辑电平，将数据从A总线发送至B总线，或者将数据从B总线发送至A总线。输出使能(OE)输入可用于禁用器件，这样可有效隔离总线。控制电路（DIR，OE）由VCCA供电。
SN74LVCC4245A的特性
双向电压转换器
A端口的电压范围为4.5V至5.5V，B端口的电压范围为2.7V至5.5V
控制输入VIH和VIL电平以VCCA电压为基准
闩锁性能超过250mA，符合JESD 17规范
ESD保护性能超过JESD 22规范要求
2000V人体放电模型(A114-A)
1000V带电器件模型(C101)
SN74LVCC4245APWR中文参数
| 制造商: | Texas Instruments | 传播延迟时间: | 2.7 ns |
| 产品种类: | 转换 - 电压电平 | 最小工作温度: | - 40 ℃ |
| 类型: | Bus Transceiver | 最大工作温度: | + 85 ℃ |
| 数据速率: | 200 Mb/s | 特点: | Output enable |
| 封装 / 箱体: | TSSOP-24 | 高电平输出电流: | 24 mA |
| 电源电压-最大: | 5.5 V | 逻辑系列: | LVCC |
| 电源电压-最小: | 2.7 V, 4.5 V | 低电平输出电流: | 24 mA |
| 系列: | SN74LVCC4245A | 输出类型: | 3-State |

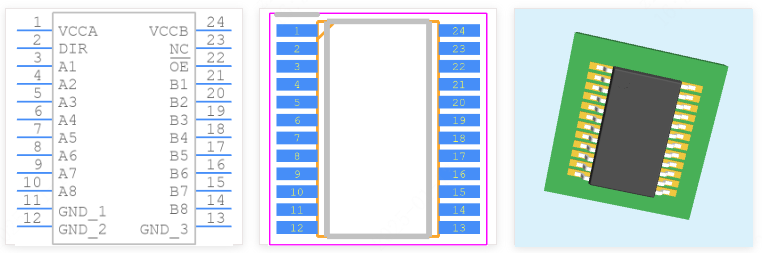

SN74LVCC4245APWR引脚图
