GD75232DWR
- 厂商名称TI德州仪器
- 元件分类RS232芯片
- 中文描述具有+/-7.5V输出和+/-1.5kV ESD保护的5V多通道120kbps RS-232线路驱动器/接收器<br />
- 英文描述Multichannel Line Transceiver,EIA/TIA-232-F/RS-232/V.28 3-TX 5-RX 3-TRX,20-Pin SOIC
- 数据手册GD75232DWR数据手册Datasheet PDF
- 在线购买
GD75232DWR概述
GD75232整合了来自德州仪器SN75189双极四路驱动器和接收器的三个驱动器和五个接收器。引脚排列与SN75C185的直通式设计相匹配，可减少器件数量，减少所需的布板空间，并轻松实现UART与IBM™PC/AT串行端口连接器及兼容接口的互连。与SN75C185相比，GD65232和GD75232的双极电路和处理过程以静态功率和外部无源器件为代价，为这一功能提供了一种坚固耐用的低成本解决方案。
GD75232的特性
单芯片，可轻松连接UART与IBM PC/AT串行端口连接器及兼容接口
符合或超出TIA/EIA-232-F和ITU v.28标准的要求
设计支持高达120kbits的数据速率
引脚排列与SN75C185和SN75185兼容
ESD性能经测试符合JESD 22：HBM：1500V、CDM：500V、MM：200V
GD75232的特性
单芯片，可轻松连接UART与IBM PC/AT串行端口连接器及兼容接口
符合或超出TIA/EIA-232-F和ITU v.28标准的要求
设计支持高达120kbits的数据速率
引脚排列与SN75C185和SN75185兼容
ESD性能经测试符合JESD 22：HBM：1500V、CDM：500V、MM：200V
GD75232DWR中文参数
| 制造商: | Texas Instruments | 电源电压-最大: | 5.5 V |
| 产品种类: | RS-232接口集成电路 | 电源电压-最小: | 4.5 V |
| 封装 / 箱体: | SOIC-20 | 安装风格: | SMD/SMT |
| 系列: | GD75232 | 工作电源电流: | 30 mA |
| 功能: | Transceiver | 最小工作温度: | 0 ℃ |
| 数据速率: | 120 kb/s | 最大工作温度: | + 70 ℃ |
| 激励器数量: | 3 Driver | ESD 保护: | Without ESD Protection |
| 接收机数量: | 5 Receiver | 工作电源电压: | 5 V |
| 双工: | Full Duplex |

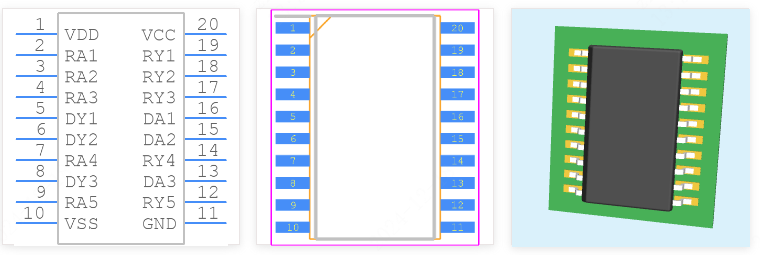

GD75232DWR引脚图
