CD74HCT4053M96
- 厂商名称Ti德州仪器
- 元件分类多路复用开关 IC
- 中文描述多路复用开关IC Hi-Spd CMOS Analog Mltplxr/Demltplxr
- 英文描述High Speed CMOS Triple 2-Channel Analog Multiplexer/Demultiplexer with TTL inputs
- 数据手册CD74HCT4053M96数据手册Datasheet PDF
- 在线购买
CD74HCT4053M96概述
CD74HCT4053M96是德州仪器（Texas Instruments）生产的一款高速CMOS逻辑模拟多路复用器和多路信号分离器，是一个具有TTL输入的5V、2:1（SPDT）、3通道模拟开关，采用SOIC-16封装。
技术参数：
工作电压：4.5V至5.5V
导通时间（Ton max）：19ns
导通电阻（Ron VCC）：240Ω
关闭时间（Toff max）：18ns
工作温度范围：-55℃至+125℃
宽模拟输入电压范围：±5V（最大值）
低导通电阻：70Ω（典型值）（VCC–VEE=4.5V），40Ω（典型值）（VCC–VEE=9V）
低开关间串扰
快速开关和传播速度
先断后合开关
工作控制电压：4.5V至5.5V
开关电压：0V至10V
直接LSTTL输入逻辑兼容性：VIL=0.8V（最大值），VIH=2V（最小值）
CMOS输入兼容性：在VOL、VOH下II≤1µA
CD74HCT4053M96中文参数
| 制造商: | Texas Instruments | 最大双重电源电压: | +/- 5 V |
| 产品种类: | 多路复用开关 IC | 导通电阻—最大值: | 130 Ohms |
| 系列: | CD74HCT4053 | 运行时间—最大值: | 48 ns |
| 产品: | Multiplexers/Demultiplexers | 空闲时间—最大值: | 44 ns |
| 安装风格: | SMD/SMT | 最小工作温度: | - 55 ℃ |
| 封装 / 箱体: | SOIC-Narrow-16 | 最大工作温度: | + 125 ℃ |
| 通道数量: | 3 Channel | 带宽: | 200 Mhz |
| 配置: | 3 x 2:1 | 工作电源电压: | 4.5 V to 5.5 V |
| 电源电压-最小: | 4.5 V | 传播延迟时间: | 12 ns |
| 电源电压-最大: | 5.5 V | 电源电流—最大值: | 16 uA |
| 最小双重电源电压: | +/- 2.5 V |

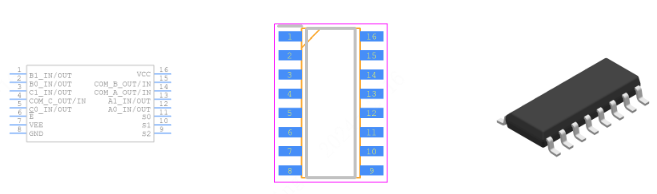

CD74HCT4053M96引脚图
