CD74HCT541M96
- 厂商名称TI德州仪器
- 元件分类缓冲器和线路驱动器
- 中文描述CD74HCT541具有TTL兼容型CMOS输入和三态输出的8通道、4.5V至5.5V缓冲器
- 英文描述High Speed CMOS Logic Octal Non-Inverting Buffers and Line Drivers with 3-State Outputs<br />
- 数据手册CD74HCT541M96数据手册Datasheet PDF
- 在线购买
CD74HCT541M96概述
CD74HCT541M96是德州仪器（Texas Instruments）生产的一款高速CMOS逻辑八路缓冲器和线路驱动器，具有三态输出以下是该器件的主要技术参数和产品信息：
安装方式：表面贴装（Surface Mount）
引脚数：20 Pin
电源电压：4.50V~5.50V
封装：SOIC-20
输出接口数：8 Output
通道数：8 Channel
位数：8 Bit
传送延迟时间：31.0 ns
电压波节：5.00 V
输出电流驱动：-1.00 mA
输入数：8 Input
工作温度：-55℃~125℃(TA)
产品生命周期：Active
包装方式：Tape&Reel(TR)
灌电流（IOL）：6mA
拉电流（IOH）：6mA
安装方式：表面贴装（Surface Mount）
引脚数：20 Pin
电源电压：4.50V~5.50V
封装：SOIC-20
输出接口数：8 Output
通道数：8 Channel
位数：8 Bit
传送延迟时间：31.0 ns
电压波节：5.00 V
输出电流驱动：-1.00 mA
输入数：8 Input
工作温度：-55℃~125℃(TA)
产品生命周期：Active
包装方式：Tape&Reel(TR)
灌电流（IOL）：6mA
拉电流（IOH）：6mA
CD74HCT541M96中文参数
| 制造商: | Texas Instruments | 最小工作温度: | - 55 ℃ |
| 产品种类: | 缓冲器和线路驱动器 | 最大工作温度: | + 125 ℃ |
| 逻辑系列: | HCT | 功能: | Buffer/Line Driver |
| 输入线路数量: | 8 Input | 高度: | 2.35 mm |
| 输出线路数量: | 8 Output | 输入信号类型: | Single-Ended |
| 极性: | Non-Inverting | 长度: | 12.8 mm |
| 封装 / 箱体: | SOIC-20 | 逻辑类型: | CMOS |
| 高电平输出电流: | - 6 mA | 通道数量: | 8 Channel |
| 低电平输出电流: | 6 mA | 工作电源电压: | 4.5 V to 5.5 V |
| 静态电流: | 8 uA | 输出类型: | 3-State |
| 电源电压-最小: | 4.5 V | 产品类型: | Buffers & Line Drivers |
| 电源电压-最大: | 5.5 V | 传播延迟时间: | 28 ns at 4.5 V |
| 工作电源电流: | 80 uA | 系列: | CD74HCT541 |

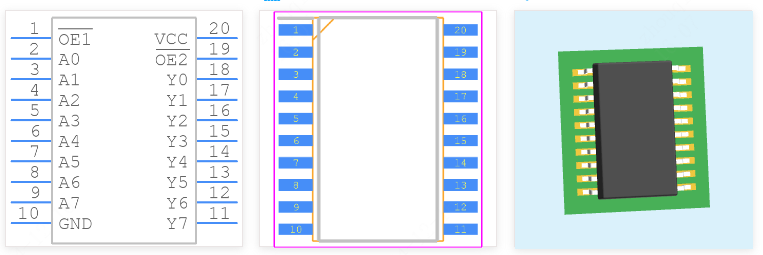

CD74HCT541M96引脚图
