SN74HCT00DR
- 厂商名称TI德州仪器
- 元件分类逻辑门
- 中文描述具有TTL兼容型CMOS输入的4通道、2输入、4.5V至5.5V与非门
- 英文描述Quadruple 2-Input Positive-NAND Gates
- 数据手册SN74HCT00DR数据手册Datasheet PDF
- 在线购买
SN74HCT00DR概述
SN74HCT00DR器件包含四个独立的2输入与非门。它们以正逻辑执行布尔函数Y=AB。
特性
4.5V至5.5V的工作电压范围
输出可驱动多达10个LSTTL负载
低功耗，ICC最大值为20μA
典型值tpd=10ns
±4mA输出驱动（在5V时）
低输入电流，最大值1μA
输入兼容TTL电压
特性
4.5V至5.5V的工作电压范围
输出可驱动多达10个LSTTL负载
低功耗，ICC最大值为20μA
典型值tpd=10ns
±4mA输出驱动（在5V时）
低输入电流，最大值1μA
输入兼容TTL电压
SN74HCT00DR中文参数
| 制造商: | Texas Instruments | 传播延迟时间: | 10 ns |
| 产品种类: | 逻辑门 | 电源电压-最小: | 4.5 V |
| 逻辑功能: | NAND | 电源电压-最大: | 5.5 V |
| 栅极数量: | 4 Gate | 最小工作温度: | - 40 ℃ |
| 逻辑系列: | HCT | 最大工作温度: | + 85 ℃ |
| 输入线路数量: | 8 Input | 功能: | NAND |
| 封装 / 箱体: | SOIC-14 | 输入类型: | TTL |
| 输出线路数量: | 4 Output | 逻辑类型: | 2-Input NAND |
| 低电平输出电流: | 4 mA | 工作电源电流: | 2.9 uA |
| 高电平输出电流: | - 4 mA | 工作电源电压: | 5 V |

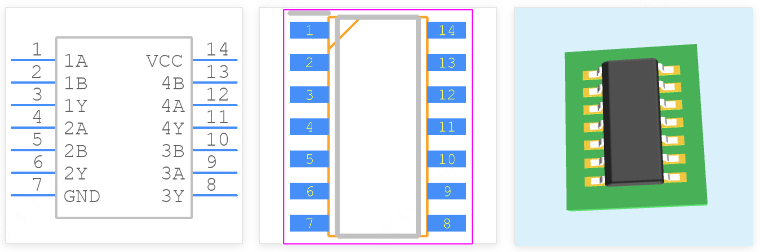

SN74HCT00DR引脚图
