SN74HC74PWR
- 厂商名称TI德州仪器
- 元件分类触发器
- 中文描述具有清零和预设功能的双路D类上升沿触发器
- 英文描述Dual D-Type Positive-Edge-Triggered Flip-Flops With Clear and Preset
- 数据手册SN74HC74PWR数据手册Datasheet PDF
- 在线购买
SN74HC74PWR概述
SNx4HC74器件包含两个具有异步预设和清零引脚的独立D类正边沿触发触发器。
SN74HC74的特性
缓冲输入
宽工作电压范围：2V至6V
宽工作温度范围：-40°C至+85°C
支持多达10个LSTTL负载的扇出
与LSTTL逻辑IC相比，可显著降低功耗
SN74HC74的特性
缓冲输入
宽工作电压范围：2V至6V
宽工作温度范围：-40°C至+85°C
支持多达10个LSTTL负载的扇出
与LSTTL逻辑IC相比，可显著降低功耗
SN74HC74PWR中文参数
| 制造商: | Texas Instruments | 电源电压-最小: | 2 V |
| 产品种类: | 触发器 | 电源电压-最大: | 6 V |
| 逻辑类型: | D-Type Edge Triggered Flip-Flop | 安装风格: | SMD/SMT |
| 逻辑系列: | HC | 最小工作温度: | - 40 ℃ |
| 电路数量: | 2 Circuit | 最大工作温度: | + 85 ℃ |
| 输出类型: | CMOS | 通道数量: | 2 Channel |
| 封装 / 箱体: | TSSOP-14 | 输入线路数量: | 4 |
| 输入类型: | CMOS | 输出线路数量: | 2 Line |
| 极性: | Inverting/Non-Inverting | 工作电源电压: | 6 V |
| 传播延迟时间: | 175 ns | 产品类型: | Flip Flops |
| 高电平输出电流: | - 5.2 mA | 静态电流: | 4 uA |
| 低电平输出电流: | 5.2 mA | 系列: | SN74HC74 |

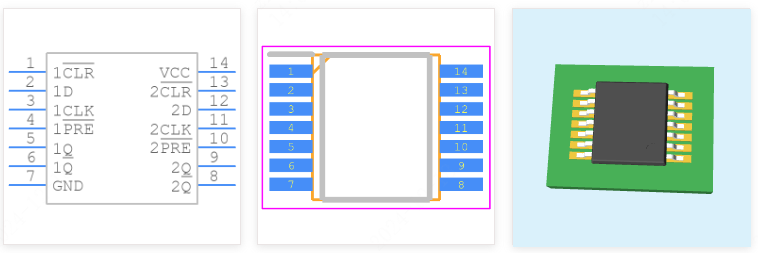

SN74HC74PWR引脚图
