SN74HC541DWR
- 厂商名称TI德州仪器
- 元件分类缓冲器和线路驱动器
- 中文描述具有三态输出的8通道、2V至6V缓冲器
- 英文描述SN74HC541DWRG4, 8-Bit Buffer, Line Driver, HC, 3-State Non-Inverting 2 to 6V 20-Pin SOIC
- 数据手册SN74HC541DWR数据手册Datasheet PDF
- 在线购买
SN74HC541DWR概述
SN74HC541DWR八路缓冲器和线路驱动器具有SNx4HC541器件的性能，以及封装两侧输入和输出的引脚排列。这种布置非常有助于印刷电路板布局布线。
三态输出由双输入或非门控制。如果任一输出使能端（OE1或OE2）输入为高电平，则所有八路输出均处于高阻抗状态。SNx4HC541器件在输出端提供真实数据。
SN74HC541的特性
2V至6V的宽工作电压范围
高电流三态输出直接驱动总线或多达15个LSTTL负载
低功耗，ICC最大值为80µA
tpd典型值=10 ns
±6mA输出驱动（电压为5V时）
低输入电流，最大值为1µA
数据直通式引脚排列（所有输入均在输出对侧）
三态输出由双输入或非门控制。如果任一输出使能端（OE1或OE2）输入为高电平，则所有八路输出均处于高阻抗状态。SNx4HC541器件在输出端提供真实数据。
SN74HC541的特性
2V至6V的宽工作电压范围
高电流三态输出直接驱动总线或多达15个LSTTL负载
低功耗，ICC最大值为80µA
tpd典型值=10 ns
±6mA输出驱动（电压为5V时）
低输入电流，最大值为1µA
数据直通式引脚排列（所有输入均在输出对侧）
SN74HC541DWR中文参数
| 制造商: | Texas Instruments | 工作电源电流: | 80 uA |
| 产品种类: | 缓冲器和线路驱动器 | 最小工作温度: | - 40 ℃ |
| 逻辑系列: | HC | 最大工作温度: | + 85 ℃ |
| 输入线路数量: | 8 Input | 功能: | Buffer/Line Driver |
| 输出线路数量: | 8 Output | 输入信号类型: | Single-Ended |
| 极性: | Non-Inverting | 逻辑类型: | CMOS |
| 封装 / 箱体: | SOIC-20 | 通道数量: | 8 Channel |
| 高电平输出电流: | - 7.8 mA | 工作电源电压: | 5 V |
| 低电平输出电流: | 7.8 mA | 输出类型: | 3-State |
| 静态电流: | 8 uA | 传播延迟时间: | 165 ns at 2 V, 33 ns at 4.5 V, 28 ns at 6 V |
| 电源电压-最小: | 2 V | 系列: | SN74HC541 |
| 电源电压-最大: | 6 V |

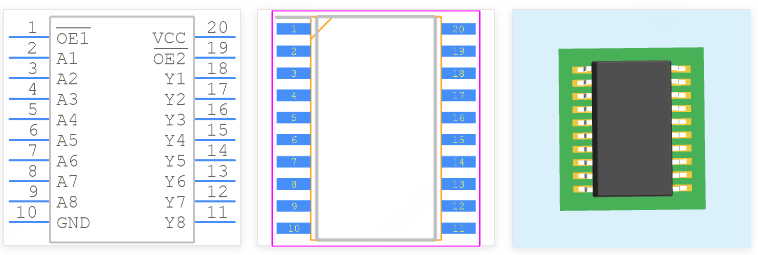

SN74HC541DWR引脚图
