SN74HCT02DRG4
- 厂商名称Ti德州仪器
- 元件分类逻辑门
- 中文描述具有TTL兼容型CMOS输入的4通道、2输入、4.5V至5.5V或非门
- 英文描述NOR Gate 4-Element 2-IN CMOS 14-Pin SOIC T/R
- 数据手册SN74HCT02DRG4数据手册Datasheet PDF
- 在线购买
SN74HCT02DRG4概述
SN74HCT02DRG4器件包含四个独立双输入或非门。它们以正逻辑执行布尔函数Y=A*B or Y=A+B。
SN74HCT02DRG4特性
4.5V至5.5V的工作电压范围
输出可驱动多达10个LSTTL负载
低功耗，ICC最大值为20µA
典型值tpd=10ns
±4mA输出驱动（在5V时）
低输入电流，最大值1µA
输入兼容TTL电压
SN74HCT02DRG4特性
4.5V至5.5V的工作电压范围
输出可驱动多达10个LSTTL负载
低功耗，ICC最大值为20µA
典型值tpd=10ns
±4mA输出驱动（在5V时）
低输入电流，最大值1µA
输入兼容TTL电压
SN74HCT02DRG4中文参数
| 制造商: | Texas Instruments | 电源电压-最大: | 5.5 V |
| 产品种类: | 逻辑门 | 最小工作温度: | - 40 ℃ |
| 逻辑功能: | NOR | 最大工作温度: | + 85 ℃ |
| 栅极数量: | 4 Gate | 商标: | Texas Instruments |
| 逻辑系列: | HCT | 功能: | NOR |
| 输入线路数量: | 8 Input | 输入类型: | TTL |
| 封装 / 箱体: | SOIC-14 | 逻辑类型: | 2-Input NOR |
| 输出线路数量: | 4 Output | 位数: | 4 bit |
| 低电平输出电流: | 4 mA | 工作电源电流: | 20 uA |
| 高电平输出电流: | - 4 mA | 工作电源电压: | 5 V |
| 传播延迟时间: | 10 ns | 输出类型: | CMOS |
| 电源电压-最小: | 4.5 V | 系列: | SN74HCT02 |

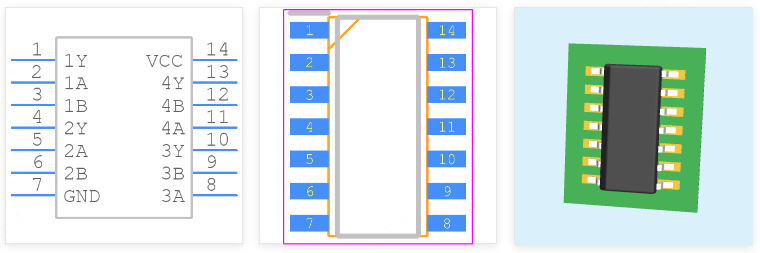

SN74HCT02DRG4引脚图
