SN74HCT157DR
- 厂商名称TI德州仪器
- 元件分类数字多路复用器和编码器
- 中文描述四通道2线至1线数据选择器/多路复用器
- 英文描述Quadruple 2-Line To 1-Line Data Selectors/Multiplexers
- 数据手册SN74HCT157DR数据手册Datasheet PDF
- 在线购买
SN74HCT157DR概述
SN74HCT157DR数据选择器/多路复用器包含反相器和驱动器，为四个输出门提供完整的数据选择。提供单独的选通(G)/输入。从两个来源中选择一个4位字，然后路由到四个输出端。
SN74HCT157的特性
工作电压范围为4.5 V至5.5 V
大电流输出最多可驱动15个LSTTL负载
典型tpd=15 ns
低功耗，80-µA最大ICC
5 V时±6-mA输出驱动
最大1µA的低输入电流
输入与TTL电压兼容
缓冲输入和输出
SN74HCT157的特性
工作电压范围为4.5 V至5.5 V
大电流输出最多可驱动15个LSTTL负载
典型tpd=15 ns
低功耗，80-µA最大ICC
5 V时±6-mA输出驱动
最大1µA的低输入电流
输入与TTL电压兼容
缓冲输入和输出
SN74HCT157DR中文参数
| 制造商: | Texas Instruments | 安装风格: | SMD/SMT |
| 产品种类: | 编码器、解码器、复用器和解复用器 | 最小工作温度: | - 40 ℃ |
| 产品: | Selectors / Multiplexers | 最大工作温度: | + 85 ℃ |
| 逻辑系列: | HCT | 高电平输出电流: | - 6 mA |
| 输入线路数量: | 8 Input | 逻辑类型: | Data Selectors/Multiplexers |
| 输出线路数量: | 4 Output | 低电平输出电流: | 6 mA |
| 封装 / 箱体: | SOIC-Narrow-16 | 最大时钟频率: | 25 MHz |
| 位数: | 4 bit | 电路数量: | 4 Circuit |
| 传播延迟时间: | 40 ns | 工作电源电压: | 5 V |
| 电源电压-最小: | 4.5 V | 产品类型: | Encoders, Decoders, Multiplexers & Demultiplexers |
| 电源电压-最大: | 5.5 V | 系列: | SN74HCT157 |

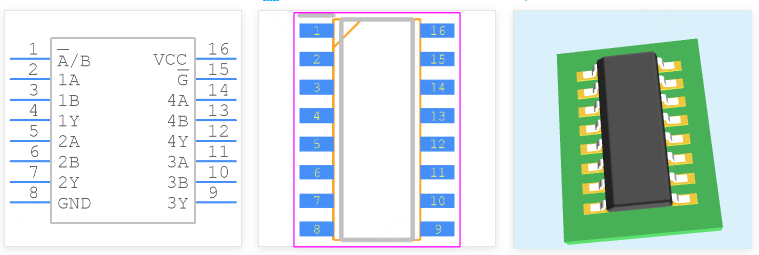

SN74HCT157DR引脚图
