人形机器人主控与计算单元解决方案
方案简介
主控与计算是机器人的“大脑、安全底线与记忆”。中央计算平台负责AI推理、全局融合和任务规划，安全控制器与SE/TPM分别负责功能安全和信息安全，存储芯片负责运行内存、启动固件、系统数据和参数保存。三者协同，构成机器人从算力到安全到记忆的完整底座。
方案详情
人形机器人的主控与计算单元，由三部分构成。 中央计算平台是机器人的“大脑”，负责全局AI推理、跨模态融合、任务规划和全身策略。它接收感知域预处理后的结构化数据，输出运动指令给动力域总控。选型看AI算力、内存带宽、高速接口和功耗散热，形态包括裸芯片、核心模块和开发套件。 安全与加密是机器人的“安全底线”，分两层。安全控制器负责功能安全，带内核、可编程，独立运行安全监控逻辑，故障时执行安全停机，要求SIL/ASIL认证。SE/TPM负责信息安全，作为平台级信任根，管理密钥存储、安全启动和远程认证，要求CC EAL或FIPS认证。 存储是机器人的“记忆系统”，分四层。LPDDR是运行内存，负责AI推理的临时工作空间；NOR Flash是启动存储，存放Bootloader和固件；eMMC/UFS是系统存储，存放操作系统、AI模型和日志，更高端的场景还会采用NVMe SSD作为大容量数据仓库；EEPROM/FRAM是参数存储，存放标定参数和序列号。四层各司其职，缺一不可。

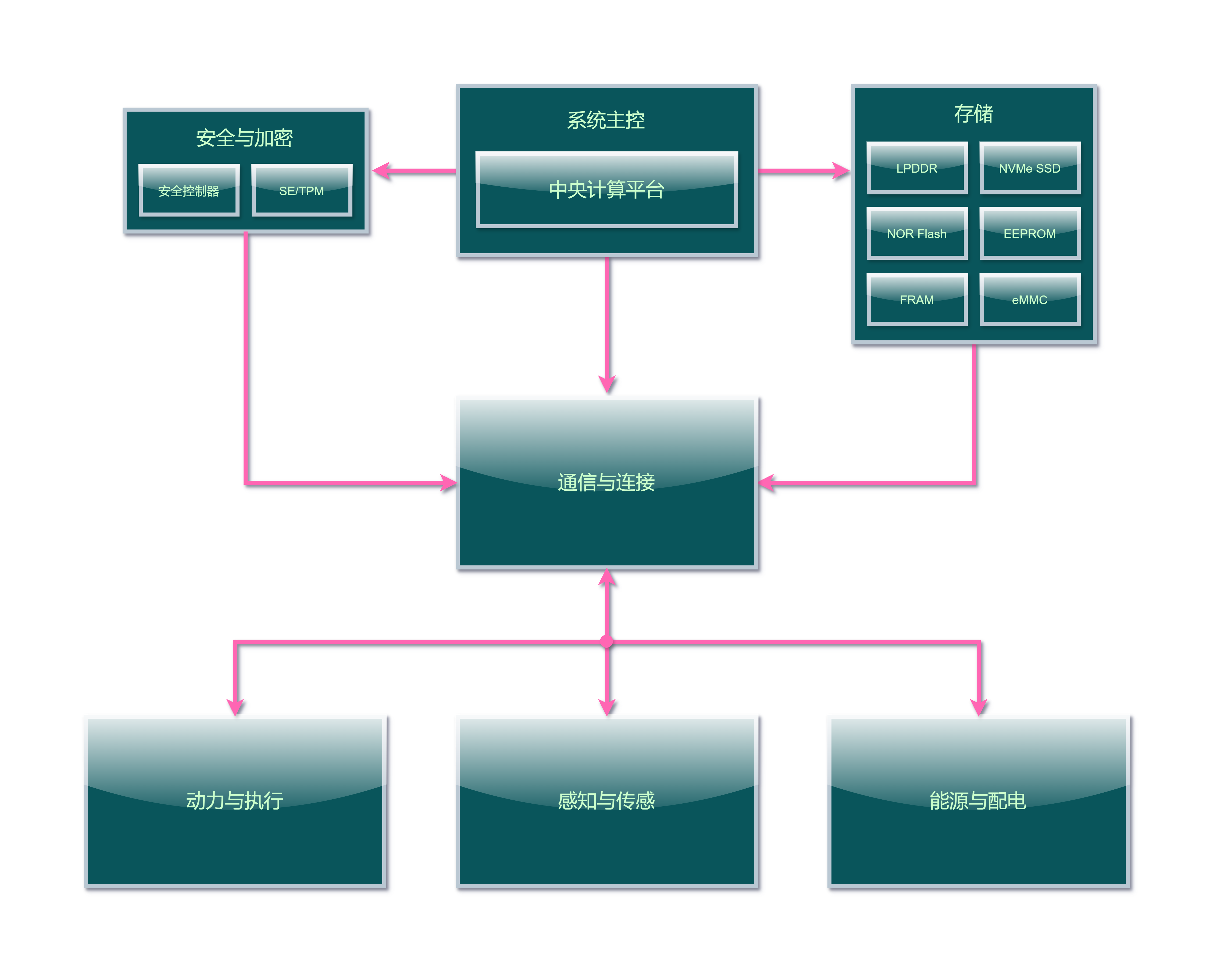

技术架构
推荐型号
机器人的“大脑”，负责全局AI推理、跨模态融合、任务规划和全身策略。要求高AI算力、高内存带宽、丰富的高速接口和工业级可靠性。形态包括裸芯片、核心模块和开发套件，按算力从入门级到旗舰级分档，适配不同定位的人形机器人。
| 型号 | 品牌 | 描述 | 参考设计 | 数据手册 |
|---|---|---|---|---|
| KS6X064256C | D-Robotics(地瓜机器人) | RDK S600开发者套件 | 参考设计 | |
| RDK S100 12GB | D-Robotics(地瓜机器人) | RDK S100 机器人开发者套件 | 参考设计 | |
| RDK X3 Module 104032 | D-Robotics(地瓜机器人) | 搭载高性能智能芯片，提供端侧通用与人工智能算力，兼容树莓派CM4的模块 | 参考设计 | |
| RDK X3 4GB | D-Robotics(地瓜机器人) | 搭载高性能智能芯片，提供端侧通用与人工智能算力 | 参考设计 | |
| RDK X5 4GB | D-Robotics(地瓜机器人) | 八核 Cortex®A55 处理器、10Tops BPU 算力、32GFlops GPU 算力，最高 LPDDR4 8GB 内存。套件主要接口包括: HDMI、以太网、USB3.0、USB2.0、4-lane MIPI CSI、4-lane MIPI DSI、3.5mm 音 频接口、CAN 接口、TF 卡槽等 | 参考设计 | |
| RDK X5 Module 108032 | D-Robotics(地瓜机器人) | 智能计算模组，支持复杂模型和算法，具备多接口和可选配置 | 参考设计 | |
| RDK X5 8GB | D-Robotics(地瓜机器人) | 八核 Cortex®A55 处理器、10Tops BPU 算力、32GFlops GPU 算力，最高 LPDDR4 8GB 内存。套件主要接口包括: HDMI、以太网、USB3.0、USB2.0、4-lane MIPI CSI、4-lane MIPI DSI、3.5mm 音 频接口、CAN 接口、TF 卡槽等 | 参考设计 | |
| RDK X5 Module 104032 | D-Robotics(地瓜机器人) | 智能计算模组，支持复杂模型和算法，具备多接口和可选配置 | 参考设计 | |
| 945-13730-0050-000 | Nvidia(英伟达) | 945-13730-0050-000 | 参考设计 | |
| 945-13766-0000-000 | Nvidia(英伟达) | 945-13766-0000-000 | 参考设计 | |
| RK3588 | Rockchip(瑞芯微) | RK3588 | 参考设计 | |
| RK3588J | Rockchip(瑞芯微) | 低功耗高性能智能硬件和工业应用处理器 | 参考设计 | |
| RK3588M | Rockchip(瑞芯微) | 适用于汽车应用的低功耗高性能处理器，集成多核处理器、GPU、ISP，支持多种视频编解码，具备高性能外部内存接口和丰富外设接口 | 参考设计 | |
| RK3588S | Rockchip(瑞芯微) | RK3588S | 参考设计 | |
| RK3588S2 | Rockchip(瑞芯微) | RK3588S2 | 参考设计 |
带内核、可编程的功能安全MCU，用于动力、能源、安全域，独立运行安全监控逻辑，故障时执行安全停机。要求 SIL/ASIL 功能安全认证，具备锁步核、ECC、看门狗等硬件机制，工作温度覆盖工业级或车规级。
| 型号 | 品牌 | 描述 | 参考设计 | 数据手册 |
|---|---|---|---|---|
| TMS5704357BZWTQQ1 | TI(德州仪器) | 16/32 位 RISC 闪存 MCU，Arm Cortex-R5F，EMAC，FlexRay，通过 Q-100 车规认证 | 参考设计 | |
| S32K344EHT1MPBST | NXP(恩智浦) | 32位CPU，支持最高320 MHz频率，集成数字信号处理器，具备多种通信接口和外设 | 参考设计 |
受控型信息安全芯片，作为平台级信任根，负责密钥存储、安全启动、远程认证和固件签名验证。SE 接口灵活、功能可定制；TPM 遵循 TCG 标准，命令集固定。用于中央主控，私钥永不出芯片，要求 CC EAL 或 FIPS 认证。
| 型号 | 品牌 | 描述 | 参考设计 | 数据手册 |
|---|---|---|---|---|
| SE050E2HQ1/Z01Z3Z | NXP(恩智浦) | 物联网安全元件解决方案 | 参考设计 | |
| SLB 9670VQ2.0 FW7.85 | Infineon(英飞凌) | OPTIGA TPM SLB 9670 TPM2.0可信平台模块 | 参考设计 | |
| SLM9670AQ20FW1311XTMA1 | Infineon(英飞凌) | OPTIGA™ TPM SLM 9670 TPM2.0 可信平台模块 | 参考设计 | |
| ST33HTPH2X32AHE4 | ST(意法半导体) | 带SPI接口的TPM2.0设备 | 参考设计 | |
| SE050C1HQ1/Z01SCZ | NXP(恩智浦) | 即插即用安全元件 | 参考设计 | |
| SE050C2HQ1/Z01SDZ | NXP(恩智浦) | 即插即用安全元件 | 参考设计 |
运行内存，为AI推理和多传感器融合提供临时工作空间。中央主控用LPDDR5/5X，带宽200GB/s以上；域控制器用LPDDR4/4X，兼顾性能与功耗。要求工业级/车规级温度范围。
| 型号 | 品牌 | 描述 | 参考设计 | 数据手册 |
|---|---|---|---|---|
| MT53E1G32D2FW-046 IT:A | micron(美光) | MT53E1G32D2FW-046 IT:A | 参考设计 | |
| C3222PM4CDGUIW-U | Kingston(金士顿) | 低功耗DRAM，支持部分阵列自刷新、自动温度补偿自刷新，采用双数据速率架构 | 参考设计 | |
| B3221PM3BDGVIW-U | Kingston(金士顿) | 低功耗DRAM（LPDDR4 FBGA），支持部分阵列自刷新、自动温度补偿自刷新，采用双数据速率架构 | 参考设计 | |
| Q6422XM3BDGVK-U | Kingston(金士顿) | 低功耗DRAM（LPDDR4x FBGA），具备部分阵列自刷新、自动温度补偿自刷新等功能，支持双数据速率架构 | 参考设计 | |
| K4UBE3D4AB-MGCL | SAMSUNG(三星半导体) | 32Gb DDP LPDDR4X 同步动态随机存取存储器 | 参考设计 |
启动与固件存储，存放Bootloader、启动代码和关节固件。中央主控用Octal SPI NOR，速率可达400MB/s；域控和关节用标准SPI NOR。要求高可靠、宽温、长数据保持。
系统存储，存放操作系统、AI模型、地图和日志。eMMC 5.1主流，顺序读取约400MB/s，容量32GB起步。要求工业级温度、高耐久、长期供货。
| 型号 | 品牌 | 描述 | 参考设计 | 数据手册 |
|---|---|---|---|---|
| FEMDRW128G-88A19 | FORESEE(江波龙) | 工业级 工规级 工业级 eMMC | 参考设计 | |
| FEMDRW064G-88A19 | FORESEE(江波龙) | 工业级 eMMC | 参考设计 | |
| FEMDNN064G-C9A61 | FORESEE(江波龙) | eMMC 支持 eMMC 5.1 规范，具备高速模式和多种功能 | 参考设计 | |
| FEMDRW032G-88A19 | FORESEE(江波龙) | 工业级 工规级 工业级 eMMC | 参考设计 | |
| FEMDNN032G-C9A55 | FORESEE(江波龙) | FEMDNN032G-C9A55 | 参考设计 | |
| EMMC128-IY29-5B101 | Kingston(金士顿) | 适用于移动和嵌入式应用的eMMC闪存，具备JEDEC eMMC5.1特性，向后兼容早期eMMC标准，成本效益高，可提升系统性能 | 参考设计 | |
| EMMC128-TY29-5B102 | Kingston(金士顿) | 采用e·MMC 5.1接口的封装式NAND闪存，支持多种数据总线宽度和数据传输速率模式，具备增强的写入保护和数据管理功能 | 参考设计 | |
| EMMC64G-IY29-5B101 | Kingston(金士顿) | 采用e·MMC 5.1接口的嵌入式多媒体存储卡，向后兼容，支持多种数据总线宽度和总线模式，具备数据保护和安全功能 | 参考设计 | |
| RS70BT7G4S09F | Rayson(晶存) | 128GB eMMC | 参考设计 | |
| MKEMF064GT1E-C | MK(米客方德) | 64GB eMMC 商业级 LDPC纠错 | 参考设计 | |
| KLMDG4UCTB-B041 | SAMSUNG(三星半导体) | 嵌入式多媒体卡解决方案，采用BGA封装，兼容eMMC 5.1规范，支持HS400模式 | 参考设计 | |
| THGAMSG9T24BAIL | KIOXIA(铠侠) | e-MMC 管理型闪存 | 参考设计 |
参数存储，存放标定参数、配置、序列号和校准数据。容量2Kb到1Mb，I2C接口为主，要求400万次以上擦写寿命、200年数据保持、宽温、小封装。
铁电存储器，参数存储的高可靠升级方案。写入速度150ns，擦写寿命1万亿次以上，原子写入断电零风险。适合高频调参、实时记录和高可靠场景，容量4Kb到2Mb。
| 型号 | 品牌 | 描述 | 参考设计 | 数据手册 |
|---|---|---|---|---|
| MB85RS64PNF-G-JNERE1 | RAMXEED/FUJITSU(富士通) | 64K (8K × 8) Bit SPI FRAM | 参考设计 | |
| MB85RS16PNF-G-JNERE1 | RAMXEED/FUJITSU(富士通) | 16K (2K × 8) Bit SPI Memory FRAM | 参考设计 | |
| MB85RC16PNF-G-AMERE2 | RAMXEED/FUJITSU(富士通) | 16K (2Kx8) FeRAM I2C接口 | 参考设计 | |
| MB85RC64VPNF-G-JNERE1 | RAMXEED/FUJITSU(富士通) | 64 K (8 K × 8) Bit I2C Memory FRAM | 参考设计 | |
| MB85RS256BPNF-G-JNERE1 | RAMXEED/FUJITSU(富士通) | 256K (32K × 8) Bit SPI非易失性铁电随机存取存储器 | 参考设计 | |
| FM24CL64B-GTR | Infineon/CYPRESS(赛普拉斯) | FM24CL64B-GTR | 参考设计 | |
| FM25V02A-GTR | Infineon/CYPRESS(赛普拉斯) | 256-Kbit 串行 F-RAM | 参考设计 | |
| FM25CL64B-GTR | Infineon/CYPRESS(赛普拉斯) | 通信接口:SPI 64Kbit 3V | 参考设计 |
