CD74HCT00M96
- 厂商名称TI德州仪器
- 元件分类逻辑门
- 中文描述NAND Quad 2 输入 NAND，4.5→5.5 V，14 引脚 SOIC
- 英文描述Texas Instruments CD74HCT00M96,NAND Quad 2 Input NAND,4.5→5.5 V,14-Pin SOIC
- 数据手册CD74HCT00M96数据手册Datasheet PDF
- 在线购买
CD74HCT00M96概述
CD74HCT00M96是一个具有TTL兼容型CMOS输入的4通道、双输入、4.5V至5.5V与非门，采用SOIC(D)封装，具有14个引脚。
逻辑类型：与非门
通道数：4
电源电压：4.5V~5.5V
静态电流（最大值）：2uA
灌电流（IOL）：4mA
拉电流（IOH）：4mA
高电平范围（VIH）：2V
低电平范围（VIL）：800mV
逻辑电路的归属系列：74HCT系列
最大传播延迟：20ns 4.5V,50pF
工作温度：-55℃~+125℃
逻辑类型：与非门
通道数：4
电源电压：4.5V~5.5V
静态电流（最大值）：2uA
灌电流（IOL）：4mA
拉电流（IOH）：4mA
高电平范围（VIH）：2V
低电平范围（VIL）：800mV
逻辑电路的归属系列：74HCT系列
最大传播延迟：20ns 4.5V,50pF
工作温度：-55℃~+125℃
CD74HCT00M96中文参数
| 制造商: | Texas Instruments | 电源电压-最小: | 4.5 V |
| 产品种类: | 逻辑门 | 电源电压-最大: | 5.5 V |
| 逻辑功能: | NAND | 最小工作温度: | - 55 ℃ |
| 栅极数量: | 4 Gate | 最大工作温度: | + 125 ℃ |
| 逻辑系列: | HCT | 功能: | NAND |
| 输入线路数量: | 8 Input | 输入类型: | TTL |
| 封装 / 箱体: | SOIC-14 | 逻辑类型: | 2-Input NAND |
| 输出线路数量: | 4 Output | 位数: | 4 bit |
| 低电平输出电流: | 4 mA | 工作电源电流: | 20 uA |
| 高电平输出电流: | - 4 mA | 工作电源电压: | 5 V |
| 传播延迟时间: | 20 ns | 输出类型: | CMOS |

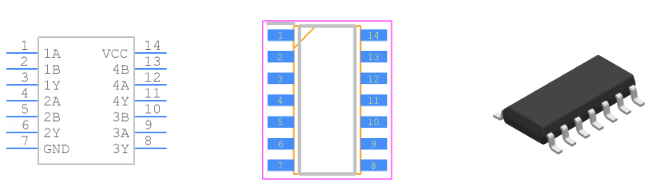

CD74HCT00M96引脚图
