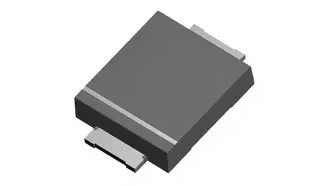

SMB15F58A
- 厂商名称ST意法半导体
- 元件分类TVS二极管
- 中文描述TVS二极管,单向,58 V,1.5 kW,64.6 Vbr-71.4 Vbr,121 Vcl,DO-221AA
- 英文描述1500 W,58 V TVS IN SMB FLAT
- 数据手册SMB15F58A数据手册Datasheet PDF
- 在线购买
SMB15F58A概述
SMB15FxxA系列专为保护敏感电路免受浪涌影响而设计。平面技术使其可与要求低漏电流和高结温的高端电路兼容，从而提供长期可靠性和高可靠性。
电流和高结温的高端电路，以提供长期的可靠性和稳定性。
特点
-峰值脉冲功率：1500 W(10/1000μs)和10 kW(8/20μs)
-扁平薄型封装：1 mm
-关断电压范围：5 V至64 V
-单向型-低漏电流：25°C时为0.2μA，85°C时为1μA
-最大工作温度Tj：175°C
-最大工作温度Tj时的高功率能力：1100 W(10/1000μs)
-引线表面处理：亚光锡镀层：最大工作温度：175°C
-最大工作温度时的高功率能力：1100 W(10/1000µs)
-引线表面处理：雾锡电镀
电流和高结温的高端电路，以提供长期的可靠性和稳定性。
特点
-峰值脉冲功率：1500 W(10/1000μs)和10 kW(8/20μs)
-扁平薄型封装：1 mm
-关断电压范围：5 V至64 V
-单向型-低漏电流：25°C时为0.2μA，85°C时为1μA
-最大工作温度Tj：175°C
-最大工作温度Tj时的高功率能力：1100 W(10/1000μs)
-引线表面处理：亚光锡镀层：最大工作温度：175°C
-最大工作温度时的高功率能力：1100 W(10/1000µs)
-引线表面处理：雾锡电镀
SMB15F58A中文参数
制造商:STMicroelectronics
产品种类:ESD抑制器/TVS二极管
极性:Unidirectional
通道数量:1 Channel
工作电压:58 V
端接类型:SMD/SMT
钳位电压:121 V
击穿电压:64.6 V
封装/箱体:DO-221AA-2
Ipp-峰值脉冲电流:83 A
峰值脉冲功耗(Pppm):1.5 kW
Cd-二极管电容:-
Vesd-静电放电电压触点:30 kV
Vesd-静电放电电压气隙:30 kV
产品类型:TVS Diodes
最小工作温度:-55℃
最大工作温度:+175℃
产品种类:ESD抑制器/TVS二极管
极性:Unidirectional
通道数量:1 Channel
工作电压:58 V
端接类型:SMD/SMT
钳位电压:121 V
击穿电压:64.6 V
封装/箱体:DO-221AA-2
Ipp-峰值脉冲电流:83 A
峰值脉冲功耗(Pppm):1.5 kW
Cd-二极管电容:-
Vesd-静电放电电压触点:30 kV
Vesd-静电放电电压气隙:30 kV
产品类型:TVS Diodes
最小工作温度:-55℃
最大工作温度:+175℃

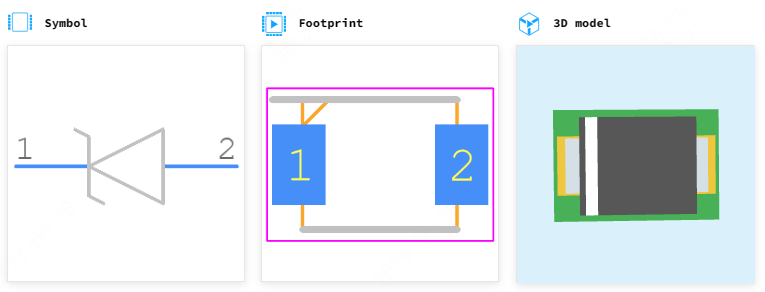

SMB15F58A引脚图
