AD8603AUJZ-REEL
- 厂商名称ADI
- 元件分类运算放大器
- 中文描述运算放大器,1放大器,400 kHz,0.1 V/µs,1.8V至5V,TSOT-23,5引脚
- 英文描述Op Amp Single Low Noise Amplifier R-R I/O±2.5V/5V 5-Pin TSOT T/R
- 数据手册AD8603AUJZ-REEL数据手册Datasheet PDF
- 在线购买
AD8603AUJZ-REEL概述
AD8603是一款单微功率轨至轨输入和输出放大器。它具有非常低的失调电压以及低输入电压和电流噪声。该放大器采用专利的微调技术，无需激光微调就能实现卓越的精度。该部件完全指定在1.8V至5V单电源或±0.9V至±2.5V双电源下工作。低偏移、低噪声、极低的输入偏置电流和低功耗的组合使AD8603在便携式和环路供电的仪器中特别有用。在输入和输出端实现轨向摆动的能力使设计人员能够在低功耗、单电源系统中缓冲CMOS ADC、DAC、ASIC和其它宽输出摆动器件。应用包括电池供电的仪器、多极过滤器、传感器、低功率ASIC输入或输出放大器。
最大50μV的低失调电压（VCM=0.5V和2.8V时VS=3.3V，TA=25℃）
在VS=5V，VCM=VS/2，TA=25°C时，最大1pA的低输入偏置电流
22nV/√Hz的低噪音，微功率：最大50μA
低失真，无相位反转，单位增益稳定
在RL=10Kohm，0.5V VO 4.5V，VS=5V，TA=25°C时，典型大信号电压增益为1000V/mV
在1.8V VS 5V时，典型的电源抑制率为100dB
5引脚TSOT封装，-40℃至+125℃温度范围
最大50μV的低失调电压（VCM=0.5V和2.8V时VS=3.3V，TA=25℃）
在VS=5V，VCM=VS/2，TA=25°C时，最大1pA的低输入偏置电流
22nV/√Hz的低噪音，微功率：最大50μA
低失真，无相位反转，单位增益稳定
在RL=10Kohm，0.5V VO 4.5V，VS=5V，TA=25°C时，典型大信号电压增益为1000V/mV
在1.8V VS 5V时，典型的电源抑制率为100dB
5引脚TSOT封装，-40℃至+125℃温度范围
AD8603AUJZ-REEL中文参数
制造商:Analog Devices Inc.
产品种类:精密放大器
通道数量:1 Channel
GBP-增益带宽产品:316 kHz
SR-转换速率:100 mV/us
Vos-输入偏置电压:12 uV
Ib-输入偏流:500 pA
电源电压-最大:6 V,+/-2.5 V
电源电压-最小:1.8 V,+/-900 mV
工作电源电流:50 uA
每个通道的输出电流:70 mA
CMRR-共模抑制比:100 dB
en-输入电压噪声密度:25 nV/sqrt Hz
封装/箱体:TSOT-23-5
安装风格:SMD/SMT
关闭:No Shutdown
最小工作温度:-40℃
最大工作温度:+125℃
系列:AD8603
最大双重电源电压:+/-2.5 V
最小双重电源电压:+/-900 mV
工作电源电压:1.8 V to 6 V
输出类型:Rail-to-Rail
PSRR-电源抑制比:100 dB
电压增益dB:120 dB
产品种类:精密放大器
通道数量:1 Channel
GBP-增益带宽产品:316 kHz
SR-转换速率:100 mV/us
Vos-输入偏置电压:12 uV
Ib-输入偏流:500 pA
电源电压-最大:6 V,+/-2.5 V
电源电压-最小:1.8 V,+/-900 mV
工作电源电流:50 uA
每个通道的输出电流:70 mA
CMRR-共模抑制比:100 dB
en-输入电压噪声密度:25 nV/sqrt Hz
封装/箱体:TSOT-23-5
安装风格:SMD/SMT
关闭:No Shutdown
最小工作温度:-40℃
最大工作温度:+125℃
系列:AD8603
最大双重电源电压:+/-2.5 V
最小双重电源电压:+/-900 mV
工作电源电压:1.8 V to 6 V
输出类型:Rail-to-Rail
PSRR-电源抑制比:100 dB
电压增益dB:120 dB

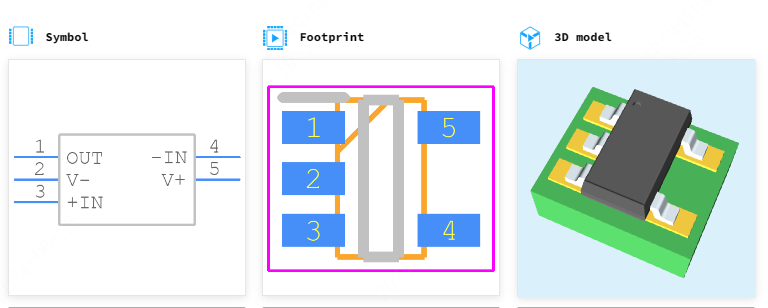

AD8603AUJZ-REEL引脚图
