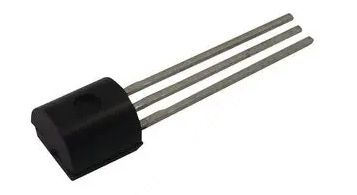

LT1009IZ
- 厂商名称ADI
- 元件分类电压基准芯片
- 中文描述电压基准IC，35ppm/°C，2.5V，0.2%，分流器，TO-92-3，-40°C至85°C
- 英文描述LT1009 Series-2.5V Reference;Package:TO-92;Pins:3;Temperature Range:-40°C to 85°C
- 数据手册LT1009IZ数据手册Datasheet PDF
- 在线购买
LT1009IZ概述
LT1009是一款精密微调的2.5V并联稳压器二极管，其最大初始容差仅为±5mV。低动态阻抗和宽工作电流范围增强了其通用性。0.2%的基准公差是通过片上微调实现的，这不仅使初始电压公差最小化，而且使温度漂移最小化。即使不需要对此进行调整，第三个端子也允许对参考电压进行±5%的调整以校准出系统误差。在许多应用中，它可以作为LM136的针脚替代品，并消除了外部微调网络。典型的应用是5V系统的参考，8位A/D和D/A参考，数字电压表，电流环测量和控制系统，电源监控。
最大初始公差为0.2%
保证温度稳定性
最大0.6ohm动态阻抗
宽工作电流范围
可直接与LM136互换，以提高性能
无需对最低温度系数进行调整
在TA=25℃，IR=1mA时，反向击穿电压为2.5V
平均温度系数在0°C≤TA≤70°C时为25ppm/°C
3引脚塑料TO-92封装
温度额定范围:-40°C到85°C
最大初始公差为0.2%
保证温度稳定性
最大0.6ohm动态阻抗
宽工作电流范围
可直接与LM136互换，以提高性能
无需对最低温度系数进行调整
在TA=25℃，IR=1mA时，反向击穿电压为2.5V
平均温度系数在0°C≤TA≤70°C时为25ppm/°C
3引脚塑料TO-92封装
温度额定范围:-40°C到85°C
LT1009IZ中文参数
制造商:Analog Devices Inc.
安装风格:Through Hole
封装/箱体:TO-92-3
参考类型:Shunt Precision References
输出电压:2.5 V
初始准确度:0.2%
温度系数:35 PPM/C
串联VREF—输入电压—最大值:35 V
分流电流—最大值:10 mA
最小工作温度:-40℃
最大工作温度:+85℃
系列:LT1009
封装:Bulk
商标:Analog Devices
高度:3.55 mm
最大输出电压:2.505 V
安装风格:Through Hole
封装/箱体:TO-92-3
参考类型:Shunt Precision References
输出电压:2.5 V
初始准确度:0.2%
温度系数:35 PPM/C
串联VREF—输入电压—最大值:35 V
分流电流—最大值:10 mA
最小工作温度:-40℃
最大工作温度:+85℃
系列:LT1009
封装:Bulk
商标:Analog Devices
高度:3.55 mm
最大输出电压:2.505 V

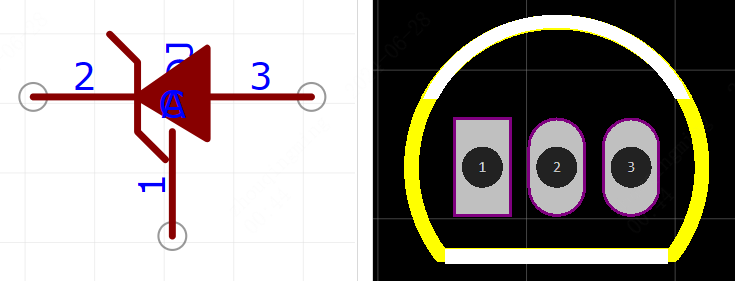

LT1009IZ引脚图
