AD74412RBCPZ
- 厂商名称ADI
- 元件分类数据采集ADC/DAC
- 中文描述软件可配置的输入/输出IC，4通道，14 V至26.4 V，LFCSP-64
- 英文描述Quad-Channel,Software Configurable Input/Output
- 数据手册AD74412RBCPZ数据手册Datasheet PDF
- 在线购买
AD74412RBCPZ概述
AD74412R是一款四通道软件可配置输入/输出解决方案，适用于楼宇和过程控制应用。AD74412R在单芯片解决方案中集成了模拟输出、模拟输入、数字输入和电阻温度检测器（RTD）测量功能，其接口与串行端口接口（SPI）兼容。适用于楼宇控制系统、过程控制和工业自动化应用。
四通道软件可配置输入/输出电路
螺丝端子受±40V保护
线路保护器，用于阻断从螺丝端子到电源的供电
6种可配置模式：电压/电流输入、电压/电流输出、数字输入、RTD测量
内部16位Σ-ΔADC，带可选的50Hz和60Hz抑制功能
稳健的架构，13位单调DAC
用于真正零电压输出的电荷泵
内部温度传感器，精度5°C
片上诊断包括开路和短路检测
64引脚LFCSP封装，工作温度范围为-40至85°C
四通道软件可配置输入/输出电路
螺丝端子受±40V保护
线路保护器，用于阻断从螺丝端子到电源的供电
6种可配置模式：电压/电流输入、电压/电流输出、数字输入、RTD测量
内部16位Σ-ΔADC，带可选的50Hz和60Hz抑制功能
稳健的架构，13位单调DAC
用于真正零电压输出的电荷泵
内部温度传感器，精度5°C
片上诊断包括开路和短路检测
64引脚LFCSP封装，工作温度范围为-40至85°C
AD74412RBCPZ中文参数
制造商:Analog Devices Inc.
产品种类:数据采集ADC/DAC–专业
系列:AD74412R
安装风格:SMD/SMT
封装/箱体:LFCSP-64
产品:Software Configurable Inputs/Outputs
分辨率:13 bit,16 bit
通道数量:4 Channel
电源电压-最小:1.7 V,2.7 V,14 V
电源电压-最大:5.5 V,26.4 V
最小工作温度:-40℃
最大工作温度:+85℃
DNL-微分非线性:1 LSB
增益误差:0.4%/FSR
INL-积分非线性:4 LSB
接口类型:SPI
湿度敏感性:Yes
ADC通道数量:1 Channel
DAC通道数量:4 Channel
参考电压:2.5 V
稳定时间:230 us
产品种类:数据采集ADC/DAC–专业
系列:AD74412R
安装风格:SMD/SMT
封装/箱体:LFCSP-64
产品:Software Configurable Inputs/Outputs
分辨率:13 bit,16 bit
通道数量:4 Channel
电源电压-最小:1.7 V,2.7 V,14 V
电源电压-最大:5.5 V,26.4 V
最小工作温度:-40℃
最大工作温度:+85℃
DNL-微分非线性:1 LSB
增益误差:0.4%/FSR
INL-积分非线性:4 LSB
接口类型:SPI
湿度敏感性:Yes
ADC通道数量:1 Channel
DAC通道数量:4 Channel
参考电压:2.5 V
稳定时间:230 us

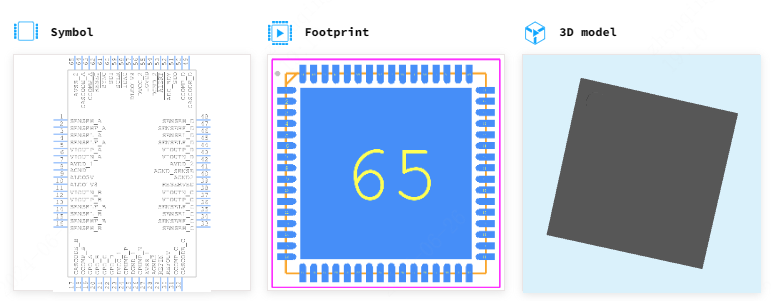

AD74412RBCPZ引脚图
