ADA4523-1BRMZ
- 厂商名称ADI
- 元件分类运算放大器
- 中文描述运算放大器, 1 放大器, 5 MHz, 1.85 V/µs, 4.5V 至 36V, MSOP, 8 引脚
- 英文描述ADA4523-1BRMZ-RL7-Operational Amplifier,1 Amplifier,5 MHz,1.85 V/µs,4.5V to 36V,MSOP,8 Pins
- 数据手册ADA4523-1BRMZ数据手册Datasheet PDF
- 在线购买
ADA4523-1BRMZ概述
ADA4523-1是一款高电压、低噪声、零漂移运算放大器。它在4.5V至36V的宽电源范围内提供精确的直流性能。该器件的自校准电路可实现低失调电压随温度漂移（最大0.01µV/°C）和零漂移。此外，该器件采用片上滤波，实现了高抗电磁干扰（EMI）的能力。它被广泛用于高分辨率数据采集、参考缓冲、测试和测量、电子秤、热电偶放大器、应变仪、低压侧电流感应等应用。
在5V时，失调电压最大为±4µV
在5V时，失调电压漂移最大为0.01µV/°C
从0.1Hz到10Hz，输入电压噪音为88nV p-p（典型值）
在1kHz时，频谱密度电压为4.2nV/√Hz（典型值）
轨至轨输出，单位增益稳定，工作温度为-40℃至+125℃
集成EMI滤波器，关断模式，接地感应
压摆率为1.8V/µs典型下降，增益带宽为5MHz（典型值）
PSRR在（VS=4.5V至36V）时为168dB（典型值），CMRR在（VCM=-15.1V至+13.5V，VS=30V）时为160dB（典型值）
在（VOUT=-14.75V to+14.75V,RL=10Kohm,VS=30V）时，开环电压增益为160dB（典型值）
封装方式为8引脚迷你薄型封装[MSOP]
在5V时，失调电压最大为±4µV
在5V时，失调电压漂移最大为0.01µV/°C
从0.1Hz到10Hz，输入电压噪音为88nV p-p（典型值）
在1kHz时，频谱密度电压为4.2nV/√Hz（典型值）
轨至轨输出，单位增益稳定，工作温度为-40℃至+125℃
集成EMI滤波器，关断模式，接地感应
压摆率为1.8V/µs典型下降，增益带宽为5MHz（典型值）
PSRR在（VS=4.5V至36V）时为168dB（典型值），CMRR在（VCM=-15.1V至+13.5V，VS=30V）时为160dB（典型值）
在（VOUT=-14.75V to+14.75V,RL=10Kohm,VS=30V）时，开环电压增益为160dB（典型值）
封装方式为8引脚迷你薄型封装[MSOP]
ADA4523-1BRMZ中文参数
制造商:Analog Devices Inc.
产品种类:运算放大器-运放
通道数量:1 Channel
GBP-增益带宽产品:5 MHz
SR-转换速率:1.8 V/us
Vos-输入偏置电压:4 uV
Ib-输入偏流:100 pA
电源电压-最大:36 V
电源电压-最小:4.5 V
工作电源电流:4.5 mA
每个通道的输出电流:36 mA
CMRR-共模抑制比:160 dB
en-输入电压噪声密度:4.2 nV/sqrt Hz
封装/箱体:MSOP-8
安装风格:SMD/SMT
关闭:Shutdown
最小工作温度:-40℃
最大工作温度:+125℃
产品种类:运算放大器-运放
通道数量:1 Channel
GBP-增益带宽产品:5 MHz
SR-转换速率:1.8 V/us
Vos-输入偏置电压:4 uV
Ib-输入偏流:100 pA
电源电压-最大:36 V
电源电压-最小:4.5 V
工作电源电流:4.5 mA
每个通道的输出电流:36 mA
CMRR-共模抑制比:160 dB
en-输入电压噪声密度:4.2 nV/sqrt Hz
封装/箱体:MSOP-8
安装风格:SMD/SMT
关闭:Shutdown
最小工作温度:-40℃
最大工作温度:+125℃

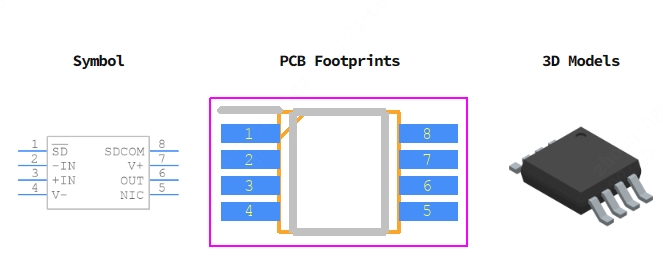

ADA4523-1BRMZ引脚图
