LTM4633
- 厂商名称ADI
- 元件分类开关稳压器
- 中文描述直流/直流POL转换器,降压稳压器,125度
- 英文描述LTM4633EY#PBF DC-DC Converter Triple 10A,0.8→5.5 V,144-Pin BGA
- 数据手册LTM4633数据手册Datasheet PDF
- 在线购买
LTM4633概述
LTM4633是一款µModule®（微模块）稳压器，将三个完整的10A开关模式DC/DC转换器集成到一个小型封装中。封装中包括开关控制器、功率FET、电感器和大多数支持元件。该器件的三个稳压器可在4.7V至16V输入轨或2.375V至16V外部5V偏置下工作。VOUT1和VOUT2输出范围为0.8V至1.8V，而VOUT3输出范围为0.8V至5.5V。每个输出由一个外部电阻器设置。高开关频率和电流模式架构可实现对线路和负载变化的快速瞬态响应，而不会牺牲稳定性。该器件支持频率同步、VOUT1和VOUT2的多相并行操作、软启动以及电源轨排序的输出电压跟踪。它可用于电信、网络和工业设备、高密度负载点调节等应用。
总直流输出误差最大为±1.5%
电流模式控制/快速瞬态响应
频率同步
输出过压和过流保护
多相运行，VOUT1和VOUT2电流共享
通用温度监控器
软启动/电压跟踪、电源良好监控器
在（VOUT=1.5V，IOUT=10A时，每个通道的输入电源电流为1.5A typ）
工作结温为-40°C至125°C
封装样式为144引线BGA
总直流输出误差最大为±1.5%
电流模式控制/快速瞬态响应
频率同步
输出过压和过流保护
多相运行，VOUT1和VOUT2电流共享
通用温度监控器
软启动/电压跟踪、电源良好监控器
在（VOUT=1.5V，IOUT=10A时，每个通道的输入电源电流为1.5A typ）
工作结温为-40°C至125°C
封装样式为144引线BGA
LTM4633中文参数
制造商:Analog Devices Inc.
产品种类:开关稳压器
REACH-SVHC:
输出电压:800 mV to 5.5 V
输出电流:10 A
输出端数量:3 Output
拓扑结构:Buck
封装/箱体:BGA-144
安装风格:SMD/SMT
开关频率:750 kHz
静态电流:50 uA
最小工作温度:-40℃
最大工作温度:+125℃
系列:LTM4633
输入电压:4.7 V to 16 V
负载调节:0.3%
湿度敏感性:Yes
工作电源电流:500 uA
产品种类:开关稳压器
REACH-SVHC:
输出电压:800 mV to 5.5 V
输出电流:10 A
输出端数量:3 Output
拓扑结构:Buck
封装/箱体:BGA-144
安装风格:SMD/SMT
开关频率:750 kHz
静态电流:50 uA
最小工作温度:-40℃
最大工作温度:+125℃
系列:LTM4633
输入电压:4.7 V to 16 V
负载调节:0.3%
湿度敏感性:Yes
工作电源电流:500 uA

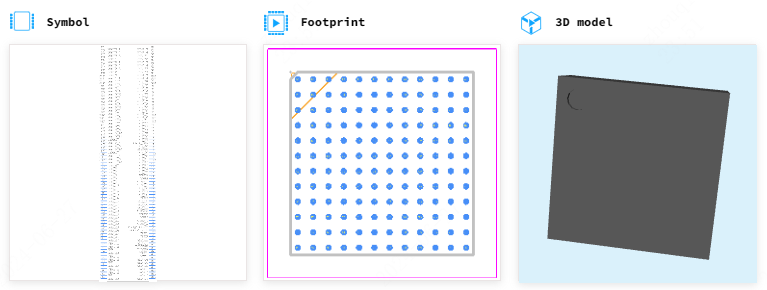

LTM4633引脚图
