ADA4891-4WARUZ-R7

ADA4891-4是一款四路、低成本CMOS、高速、轨至轨放大器。该放大器以较低的成本提供高性能。它具有真正的单电源能力，其输入电压范围在负轨以下延伸了300mV。尽管成本低，但该器件具有高性能和多功能性。轨至轨输出级使输出能在每个轨道的50mV范围内摆动，从而实现最大的动态范围。该放大器是成像应用的理想选择，如消费视频、CCD缓冲器和接触式图像传感器和缓冲器。低失真和快速沉降时间也使它成为有源滤波器应用的理想选择。应用包括汽车信息娱乐系统、汽车驾驶辅助系统、成像、消费视频、有源滤波器、同轴电缆驱动器、时钟缓冲器、光电二极管前置放大器和接触式图像传感器和缓冲器。

高速和快速沉降，单电源运行，宽电源范围从2.7V至5.5V

在TA=25℃、VS=5V时，输入失调电压为±2.5mV（典型值），输入偏置电流为+2pA（典型值）

输出摆幅至电源轨50mV以内，适用于汽车应用

1MHz时79dBc SFDR的低失真，-40dBc时125mA的线性输出电流

每个放大器的低功率为4.4mA

小信号带宽（-3dB）为220MHz（G=+1，VO=0.2V p-p）（TA=25°C，VS=5V）

压摆率（tR/tF）为170/210V/µs（G=+2，VO=2V阶跃，10%至90%）（TA=25℃，VS=5V）

40MHz大信号频率响应（G=+2，VO=2V p-p，RL=150 ohm）（TA=25℃，VS=5V）

28ns沉降时间至0.1%（G=+2，VO=2V步长）（TA=25°C，VS=5V）

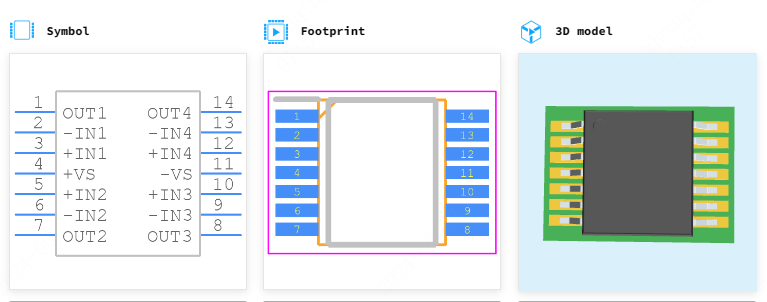

14引脚TSSOP封装，-40℃至+125℃温度范围
