ADP5071ACPZ-R7
- 厂商名称ADI
- 元件分类开关稳压器
- 中文描述DC/DC开关稳压器，升压，2输出，2.85 V至15V输入，39V/2A输出，2.4MHz，LFCSP-EP-20
- 英文描述Switching Voltage Regulators uPMU V+/V- sw reg for bipolarADC/DAC/AMP<span> </span>
- 数据手册ADP5071ACPZ-R7数据手册Datasheet PDF
- 在线购买
ADP5071ACPZ-R7概述
ADP5071是一款双路高性能直流-直流稳压器，可产生独立调节的正负轨。2.85V至15V的输入电压范围支持各种应用。这两个稳压器中的集成主开关能够产生高达+39V的可调正输出电压和低于输入电压的-39V的负输出电压。该稳压器为MOSFET驱动级实现了可编程的压摆率控制电路，以减少电磁干扰（EMI）。该器件包括一个固定的内部或电阻可编程的软启动定时器，以防止上电时出现浪涌电流。在关断过程中，两个稳压器都将负载与输入电源完全断开，以提供一个真正的关机。它被广泛用于双极性放大器、ADC、DAC和多路复用器、电荷耦合器件（CCD）偏置电源、光学模块电源、射频功率放大器（PA）偏置等应用。
宽输入电源电压范围:2.85V到15V
产生调节良好、独立电阻、可编程的VPOS和VNEG输出
升压调节器，产生VPOS输出，非相位运行
集成2A主开关
可选单端初级电感转换器(SEPIC)配置，用于自动升压/降压
正负输出都能真正关断
电阻器可编程的软启动定时器、UVLO、OCP、OVP和TSD保护
为降低系统噪音而进行的压摆率控制
工作温度:-40°C到+125°C
封装方式为20引脚框架芯片级封装[LFCSP]
宽输入电源电压范围:2.85V到15V
产生调节良好、独立电阻、可编程的VPOS和VNEG输出
升压调节器，产生VPOS输出，非相位运行
集成2A主开关
可选单端初级电感转换器(SEPIC)配置，用于自动升压/降压
正负输出都能真正关断
电阻器可编程的软启动定时器、UVLO、OCP、OVP和TSD保护
为降低系统噪音而进行的压摆率控制
工作温度:-40°C到+125°C
封装方式为20引脚框架芯片级封装[LFCSP]
ADP5071ACPZ-R7中文参数
制造商:Analog Devices Inc.
产品种类:开关稳压器
输出电压:39 V
输出电流:2 A
输出端数量:2 Output
拓扑结构:Boost
封装/箱体:LFCSP-20
安装风格:SMD/SMT
开关频率:2.4 MHz
静态电流:3.5 mA
最小工作温度:-40℃
最大工作温度:+125℃
系列:ADP5071
输入电压:2.85 V to 15 V
负载调节:0.0004%/mA
湿度敏感性:Yes
关闭:Shutdown
电源电压-最小:2.85 V
产品种类:开关稳压器
输出电压:39 V
输出电流:2 A
输出端数量:2 Output
拓扑结构:Boost
封装/箱体:LFCSP-20
安装风格:SMD/SMT
开关频率:2.4 MHz
静态电流:3.5 mA
最小工作温度:-40℃
最大工作温度:+125℃
系列:ADP5071
输入电压:2.85 V to 15 V
负载调节:0.0004%/mA
湿度敏感性:Yes
关闭:Shutdown
电源电压-最小:2.85 V

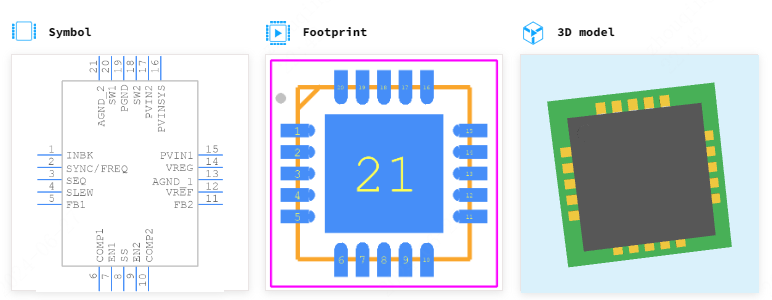

ADP5071ACPZ-R7引脚图
