LT1763CS8
- 厂商名称ADI
- 元件分类线性稳压器
- 中文描述LDO稳压器，可调，1.8V至20V输入，0.3 V/0.5A输出，NSOIC-8
- 英文描述Regulator,Switching,Adj LT1763CS8#PBF,Low Noise LDO Voltage Regulator,Adjustable 0.5A,1.22→20 V,8-Pin,SOIC
- 数据手册LT1763CS8数据手册Datasheet PDF
- 在线购买
LT1763CS8概述
LT1763系列是微功率低噪声低压差稳压器。该器件能够提供500mA的输出电流，压差电压为300mV。它设计用于电池供电的系统。静态电流得到了很好的控制；它不会像许多其他稳压器那样在压差中上升。通过增加一个外部0.01μF旁路电容器，在10Hz至100KHz的带宽内，输出噪声降至20μVRMS。LT1763稳压器在使用低至3.3µF的输出电容时是稳定的。可以使用小型陶瓷电容器，而不需要其他稳压器所要求的串联电阻。应用包括蜂窝电话、电池供电系统、噪声敏感的仪器系统。
可调基准电压从1.208到1.232V（VIN=2.2V，ILAD=1mA）
非常低的关断电流1µA
不需要保护二极管
无反向电流
过流与过温保护
典型的工作电压为1.8V
反向电池保护
8引脚塑料SO封装
-40°C至125°C温度范围
8引脚塑料SO窄体封装
可调基准电压从1.208到1.232V（VIN=2.2V，ILAD=1mA）
非常低的关断电流1µA
不需要保护二极管
无反向电流
过流与过温保护
典型的工作电压为1.8V
反向电池保护
8引脚塑料SO封装
-40°C至125°C温度范围
8引脚塑料SO窄体封装
LT1763CS8中文参数
制造商:Analog Devices Inc.
产品种类:低压差稳压器
安装风格:SMD/SMT
封装/箱体:SOIC-8
输出电压:1.22 V to 20 V
输出电流:500 mA
输出端数量:1 Output
极性:Positive
静态电流:30 uA
PSRR/纹波抑制—典型值:65 dB
输出类型:Adjustable
最小工作温度:-40℃
最大工作温度:+125℃
回动电压:300 mV
回动电压—最大值:450 mV
Ib-输入偏流:30 uA
线路调整率:1 mV
负载调节:2 mV
工作电源电流:30 uA
产品种类:低压差稳压器
安装风格:SMD/SMT
封装/箱体:SOIC-8
输出电压:1.22 V to 20 V
输出电流:500 mA
输出端数量:1 Output
极性:Positive
静态电流:30 uA
PSRR/纹波抑制—典型值:65 dB
输出类型:Adjustable
最小工作温度:-40℃
最大工作温度:+125℃
回动电压:300 mV
回动电压—最大值:450 mV
Ib-输入偏流:30 uA
线路调整率:1 mV
负载调节:2 mV
工作电源电流:30 uA

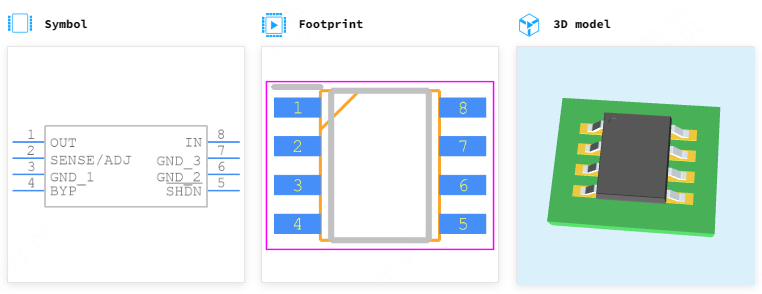

LT1763CS8引脚图
