ADA4077-2BRZ

ADA4077-2BRZ

  • 厂商名称ADI
  • 元件分类运算放大器
  • 中文描述运算放大器, 2 放大器, 3.6 MHz, 1.2 V/µs, ± 2.5V 至 ± 15V, NSOIC, 8 引脚
  • 英文描述Analog Devices ADA4077-2BRZ,Dual Precision Op Amp,3.9MHz Push-Pull,8-Pin SOIC
  • 数据手册ADA4077-2BRZ数据手册Datasheet PDF
  • 在线购买

ADA4077-2BRZ概述

双ADA4077-2高精度放大器具有极低的偏移电压和漂移,以及低输入偏置电流、噪声和功耗。在没有外部补偿的情况下,输出在超过1000pF的电容性负载下是稳定的。该放大器的应用包括传感器信号调节(如热电偶、电阻温度检测器(RTD)、应变片)、过程控制前端放大器,以及光学和无线传输系统中的精密二极管功率测量。ADA4077-2在线路供电和便携式仪器、精密过滤器以及电压或电流测量和电平设置方面非常有用。它被指定在-40°C至+125°C的扩展工业温度范围内,用于最苛刻的工作环境。应用包括过程控制前端放大器、光网络控制电路、仪器仪表、精密传感器和控制、精密过滤器。

单位增益稳定,无相位反转

长期偏移电压漂移(10,000小时):0.5µV(典型值)

温度滞后为1µV(典型值)

8引脚SOIC窄体封装,-40℃至+125℃温度范围

典型的输入失调电压为10µV(VSY=±5.0V,VCM=0V,TA=25℃)

典型的输入失调电压漂移为0.1µV/°C(VSY=±5.0 V,VCM=0 V,TA=25°C)

输入偏置电流最大为1nA(VSY=±5.0V,VCM=0V,TA=25℃)

输入偏置电流最大为0.5nA(VSY=±5.0V,VCM=0V,TA=25℃)

在VCM=-3.8V至VCC-1V时,共模抑制比为140dB

在VS=±2.5V至±18V时,电源抑制比为128dB,压摆率为1.2V/µs RL=2Kohm

ADA4077-2BRZ中文参数

制造商:Analog Devices Inc.

产品种类:精密放大器

通道数量:2 Channel

GBP-增益带宽产品:3.9 MHz

SR-转换速率:1 V/us

Vos-输入偏置电压:50 uV

Ib-输入偏流:1.5 nA

电源电压-最大:13 V,15 V

电源电压-最小:-13.8 V,5 V

工作电源电流:400 uA

每个通道的输出电流:10 mA

CMRR-共模抑制比:150 dB

en-输入电压噪声密度:8 nV/sqrt Hz

封装/箱体:SOIC-8

安装风格:SMD/SMT

关闭:No Shutdown

最小工作温度:-40℃

最大工作温度:+125℃

系列:ADA4077-2

3dB带宽:3.9 MHz

商标:Analog Devices

双重电源电压:5 V to 15 V

高度:1.5 mm(Max)

输入电压范围—最大:13 V

长度:5 mm(Max)

最大双重电源电压:15 V

最小双重电源电压:5 V

工作电源电压:-13.8 V to 13 V

PSRR-电源抑制比:128 dB

电压增益dB:130 dB

ADA4077-2BRZ引脚图

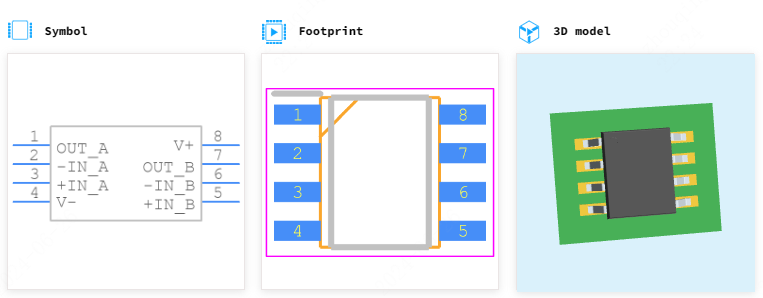

ADA4077-2BRZ引脚图和PCB焊盘图
