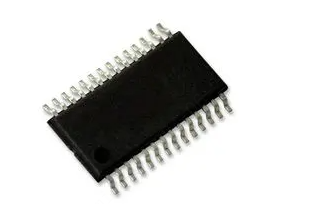

ADUC814BRUZ
- 厂商名称ADI
- 元件分类8位微控制器
- 中文描述8位MCU微控制单元,MicroConverter Family ADuC814 Series Microcontrollers,8052,16.78 MHz,8 KB,28引脚
- 英文描述8 bit 8052 Microcontroller 16.78MHz 8kb Flash,256B RAM,I2C SPI 28-Pin TSSOP
- 数据手册ADUC814BRUZ数据手册Datasheet PDF
- 在线购买
ADUC814BRUZ概述
ADUC814是一款完全集成的247KSPS、12位数据采集系统，在单个芯片上集成了高性能多通道ADC、8位MCU和程序/数据闪存/EE存储器。这款低功耗设备通过32KHz晶振运行，片上PLL产生16.78MHz的高频时钟。该时钟通过一个可编程时钟分频器产生MCU内核时钟工作频率。微控制器内核为8052，与8051指令兼容。片上提供8KBytes非易失性闪存/EE程序存储器。片上还集成了640字节的非易失性闪存/EE数据存储器和256字节的RAM。它可用于光网络激光功率控制、基站系统功率放大器偏置控制、精密仪器、智能传感器、电池供电系统、精密系统监视器等应用。
指定用于3V和5V操作
在(VDD=5V)时，积分非线性最大为1LSB
在(VDD=5V)时，差分非线性最大为0.9LSB
ADC高速数据捕获模式，电压输出沉降时间为15µs（典型值）
闪存/EE，100年保存期，100K周期耐久性
温度监控器（典型精度为±1.5°C）
精密电压基准，时间间隔计数器（唤醒/RTC定时器）
UART串行I/O，SPI®/I²C®兼容串行I/O，看门狗定时器（WDT），电源监视器（PSM）
工作温度:-40°C到+125°C
封装方式为28引脚TSSOP
指定用于3V和5V操作
在(VDD=5V)时，积分非线性最大为1LSB
在(VDD=5V)时，差分非线性最大为0.9LSB
ADC高速数据捕获模式，电压输出沉降时间为15µs（典型值）
闪存/EE，100年保存期，100K周期耐久性
温度监控器（典型精度为±1.5°C）
精密电压基准，时间间隔计数器（唤醒/RTC定时器）
UART串行I/O，SPI®/I²C®兼容串行I/O，看门狗定时器（WDT），电源监视器（PSM）
工作温度:-40°C到+125°C
封装方式为28引脚TSSOP
ADUC814BRUZ中文参数
制造商:Analog Devices Inc.
产品种类:8位微控制器-MCU
核心:8052
程序存储器大小:8 kB
数据RAM大小:256 B
封装/箱体:TSSOP-28
最大时钟频率:16.78 MHz
ADC分辨率:12 bit
输入/输出端数量:17 I/O
电源电压-最小:2.7 V,4.5 V
电源电压-最大:3.3 V,5.5 V
安装风格:SMD/SMT
数据总线宽度:8 bit
最小工作温度:-40℃
最大工作温度:+125℃
系列:ADUC814
模拟电源电压:3 V,5 V
商标:Analog Devices
DAC分辨率:12 bit
数据Ram类型:RAM
数据ROM大小:640 B
数据Rom类型:EEPROM
接口类型:I2C/SPI/UART
ADC通道数量:6 Channel
计时器/计数器数量:3 Timer
处理器系列:ADUC814
程序存储器类型:Flash
产品种类:8位微控制器-MCU
核心:8052
程序存储器大小:8 kB
数据RAM大小:256 B
封装/箱体:TSSOP-28
最大时钟频率:16.78 MHz
ADC分辨率:12 bit
输入/输出端数量:17 I/O
电源电压-最小:2.7 V,4.5 V
电源电压-最大:3.3 V,5.5 V
安装风格:SMD/SMT
数据总线宽度:8 bit
最小工作温度:-40℃
最大工作温度:+125℃
系列:ADUC814
模拟电源电压:3 V,5 V
商标:Analog Devices
DAC分辨率:12 bit
数据Ram类型:RAM
数据ROM大小:640 B
数据Rom类型:EEPROM
接口类型:I2C/SPI/UART
ADC通道数量:6 Channel
计时器/计数器数量:3 Timer
处理器系列:ADUC814
程序存储器类型:Flash
ADUC814BRUZ引脚图
