ADP5074ACPZ-R7
- 厂商名称ADI
- 元件分类开关稳压器
- 中文描述DC-DC开关反相稳压器，可调，2.85至15V输入，2.85至-39V/2.4A输出，LFCSP-EP-16
- 英文描述Switching Voltage Regulators 2.4A DC-DC Switching Inverting Regulator
- 数据手册ADP5074ACPZ-R7数据手册Datasheet PDF
- 在线购买
ADP5074ACPZ-R7概述
ADP5074是一款高性能直流至直流反相稳压器，用于产生负电源轨。输入电压范围为2.85V至15V，可支持多种应用。集成的主开关可产生低于输入电压39V的可调负输出电压。该器件可与1MHz至2.6MHz的外部振荡器同步，从而简化了敏感应用中的噪声滤波。该稳压器为MOSFET驱动级实现了可编程压摆率控制电路，以减少电磁干扰(EMI)。它包括一个固定的内部或电阻可编程软启动定时器，以防止上电时产生浪涌电流。关断时，稳压器将负载与输入电源完全断开，实现真正的关机。它可用于双极放大器、模数转换器、数模转换器、多路复用器、高速转换器、射频（RF）功率放大器（PA）偏置、光学模块等应用。
集成2.4A主开关
电阻器可编程软启动定时器
为降低系统噪音而进行的压摆率控制
精密使能控制，电源良好输出
UVLO、OCP、OVP和TSD保护
受ADIsimPower工具集支持
在（PVIN=AVIN=2.85V至15V）时，工作静态电流为1.8mA（典型值）
关断电流在（PVIN=AVIN=2.85V至15V）时典型值为5µA
工作温度:-40°C到+125°C
封装方式为16引脚LFCSP
集成2.4A主开关
电阻器可编程软启动定时器
为降低系统噪音而进行的压摆率控制
精密使能控制，电源良好输出
UVLO、OCP、OVP和TSD保护
受ADIsimPower工具集支持
在（PVIN=AVIN=2.85V至15V）时，工作静态电流为1.8mA（典型值）
关断电流在（PVIN=AVIN=2.85V至15V）时典型值为5µA
工作温度:-40°C到+125°C
封装方式为16引脚LFCSP
ADP5074ACPZ-R7中文参数
制造商:Analog Devices Inc.
产品种类:开关稳压器
息
输出电压:Adjustable
输出电流:2.4 A
输出端数量:1 Output
拓扑结构:Inverting
封装/箱体:LFCSP-16
安装风格:SMD/SMT
开关频率:1.2 MHz to 2.4 MHz
静态电流:1.8 mA
最小工作温度:-40℃
最大工作温度:+125℃
系列:ADP5074
封装:Reel
输入电压:2.85 V to 15 V
负载调节:0.0006%/A
湿度敏感性:Yes
关闭:Shutdown
电源电压-最小:2.85 V
产品种类:开关稳压器
息
输出电压:Adjustable
输出电流:2.4 A
输出端数量:1 Output
拓扑结构:Inverting
封装/箱体:LFCSP-16
安装风格:SMD/SMT
开关频率:1.2 MHz to 2.4 MHz
静态电流:1.8 mA
最小工作温度:-40℃
最大工作温度:+125℃
系列:ADP5074
封装:Reel
输入电压:2.85 V to 15 V
负载调节:0.0006%/A
湿度敏感性:Yes
关闭:Shutdown
电源电压-最小:2.85 V

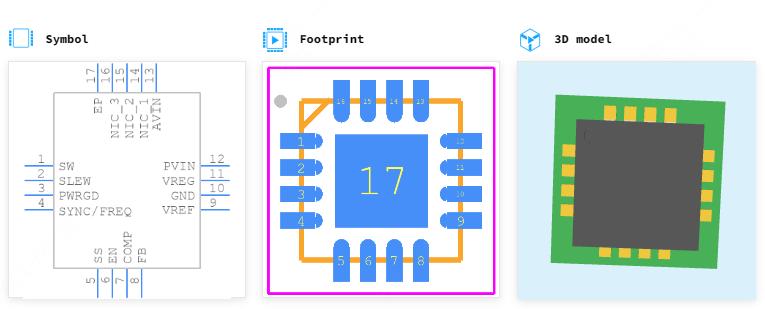

ADP5074ACPZ-R7引脚图
